SONNECY Bidirektionaler Digitaler Hall-Effekt DC Stromsensor...

Vorschau: Hall-Effekt-DC-Strommesser- DIN-Rail-Adapter

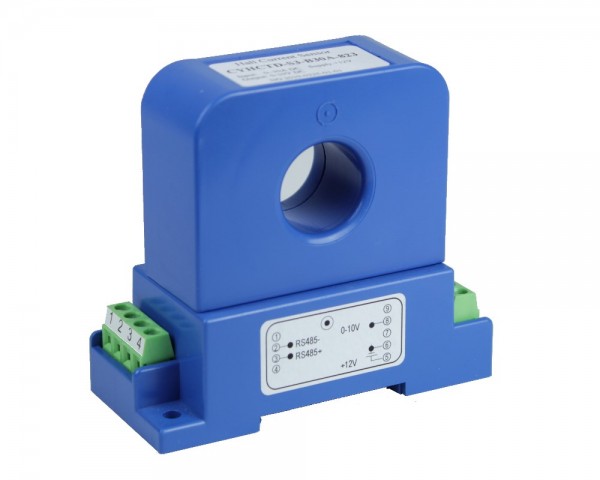

Vorschau: Bidirektionaler Digitaler Hall-Effekt DC Stromsensor CYHCTD-S3; Digital Ausgang: Strom I; Analogue Ausgang: 0-10V DC; Versorgungsspannung: +24V DC; Interface: RS485 MODBUS; Fenster Größe: Ø 20 mm

Hall-Effekt-DC-Strommesser- DIN-Rail-Adapter

Bidirektionaler Digitaler Hall-Effekt DC Stromsensor CYHCTD-S3; Digital Ausgang: Strom I; Analogue Ausgang: 0-10V DC; Versorgungsspannung: +24V DC; Interface: RS485 MODBUS; Fenster Größe: Ø 20 mm

Menge	Stückpreis
bis 4	153,69 € *
ab 5	140,22 € *
ab 10	128,75 € *

Preise inkl. MwSt. zzgl. Versandkosten

Artikel nicht auf Lager, Lieferzeit 3-4 Wochen

Artikel-Nr.: CYHCTD-S3-B25A-843
Serien-Nr.: CYHCTD-S3
Anfrage zum Artikel
Data sheet download

Der Sensor CYHCTD-S3 ist ein Hall-Effekt Stromsensor für die Messung von DC-Strom. Er... mehr

Menü schließen

Bidirektionaler Digitaler Hall-Effekt DC Stromsensor CYHCTD-S3; Digital Ausgang: Strom I; Analogue Ausgang: 0-10V DC; Versorgungsspannung: +24V DC; Interface: RS485 MODBUS; Fenster Größe: Ø 20 mm

Der Sensor CYHCTD-S3 ist ein Hall-Effekt Stromsensor für die Messung von DC-Strom. Er besitzt eine hohe galvanische Isolation zwischen dem Primärleiter und der sekundären Schaltung und kann unter verschiedene Versorgungsspannungen sowohl analoge als auch verschiedene digitale Ausgangssignale ausgeben. Die Datenkommunikation zwischen Sensor und digitale Gerätschaften wird über das Interface RS-485 MODBUS realisiert.

Anwendungen

Photovoltaik-Anlagen
Akku Banken, z. B. Überwachung von Laststrom und Ladestrom, Prüfeinsatz,
Transportation, Messung von Zugkraft
Phasenanschnittssteuerte Heizungen
Direkte Verbindung zu PLC
Detektion von Motor-Stillständen und Kurzschlüssen
Industrieinstrumente

Produkteigenschaften

DC Strommessung
Hohe Messgenauigkeit
Analoger und digitaler Ausgangssignal (0-5V, 0- 10V, RS-485 Modbus)
Hohe Isolation zwischen primärer und sekundärer Schaltung
Keine Einfügungsverluste
Temperaturkompensation

mehr

Menü schließen

Nennstrom (Input):	0-25A, 0-30A, 0-40A, 0-50A, 0-60A, 0-70A, 0-80A, 0-90A, 0-100A, 0-200A, 0-300A
Versorgungsspannung:	+24V DC
Analoger Ausgangssignal:	0-10V DC
Digital Ausgang:	Current I
Interface:	RS485, MODBUS
Baudrate (bps):	1200, 2400, 4800, 9600 (default), 19.2K, 38.4K, 57.6K, 115.2K
Linearität:	±0.5, ±0.2%
Genauigkeit:	0,5%, 1,0%
Fenstertyp:	Rund
Fenstergröße (mm):	Ø 20
Betriebstemperatur:	-40°C ~ +70°C

mehr

Menü schließen

Datenblätter zum Herunterladen:

Data sheet download
