SONNECY Einpoliger Hall-Effekt Schalter ICs CYD507, Spannung...

Vorschau: Einpoliger Hall-Effekt Schalter ICs CYD507, Spannungsversorgung: 2.7-30V, Stromversorgung: 25mA, Betriebstemperatur: -40 ~+150°C

Einpoliger Hall-Effekt Schalter ICs CYD507, Spannungsversorgung: 2.7-30V, Stromversorgung: 25mA, Betriebstemperatur: -40 ~+150°C

Menge	Stückpreis
bis 9	1,32 € *
ab 10	1,09 € *
ab 20	0,92 € *
ab 50	0,76 € *
ab 100	0,63 € *
ab 200	0,52 € *
ab 500	0,44 € *
ab 1000	0,35 € *
ab 3000	0,27 € *

Preise inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
für Mengen bis zum verfügbaren Bestand von 92 St. (3-4 Wo. sonst)

Artikel-Nr.: CYD507-UA
Serien-Nr.: CYD507
Anfrage zum Artikel
Data sheet download
Data sheet download (Deutsch)

Der CYD507 ist eine monolithisch integrierte Schaltung,das auf Veränderungen von Magnetfeldern... mehr

Menü schließen

Einpoliger Hall-Effekt Schalter ICs CYD507, Spannungsversorgung: 2.7-30V, Stromversorgung: 25mA, Betriebstemperatur: -40 ~+150°C

Der CYD507 ist eine monolithisch integrierte Schaltung,das auf Veränderungen von Magnetfeldern reagiert. Wenn die Feldlinien eines äußeren Magnetfelds den empfindlichen Bereich des Sensors senkrecht durchdringen, erzeugt das vorgespannte Hall-Element des Sensors eine zum Magnetfeld proportionale Spannung. Diese Hall-Spannung wird im Komparator mit einem Referenzwert verglichen. Wenn das Magnetfeld die Schwellenwerte überschreitet, schaltet die Ausgangsstufe in den entsprechenden Zustand. Die eingebaute Hysterese verhindert Schwingungen und sorgt für ein prellfreies Schaltverhalten.

Eigenschaften

Betriebsspannung von 2.7V bis 30V
Überspannungsschutz bis 40V
Hochpräziser einpoliger Schalter
eingebaute dynamische Offsetkompensation
offener Kanalausgang
geringe Thermaldrift der magnetischen Erkennung
Qualifiziert gemäß AEC-Q100 Teststandard

Anwendungen

Bremspedal-Positionserkennung in der Automobilindustrie
Näherungserkennung
Geschwindigkeitsmessung
Anwendungen mit schwachen Magnetfeldern
Halbleiter-Schalter

Informationen über Produktsicherheit:

Hersteller/ EU Verantwortliche Person:

Unternehmensname: ChenYang Technologies GmbH & Co.KG

Adresse: Markt Schwabener Str. 8; 85464 Finsing; Deutschland

E-Mail: info@chenyang.de

Telefon: +49 8121 2574100

mehr

Menü schließen

Betriebstemperatur:	-40°C~ +150°C
Hysteresis:	4.0 mT

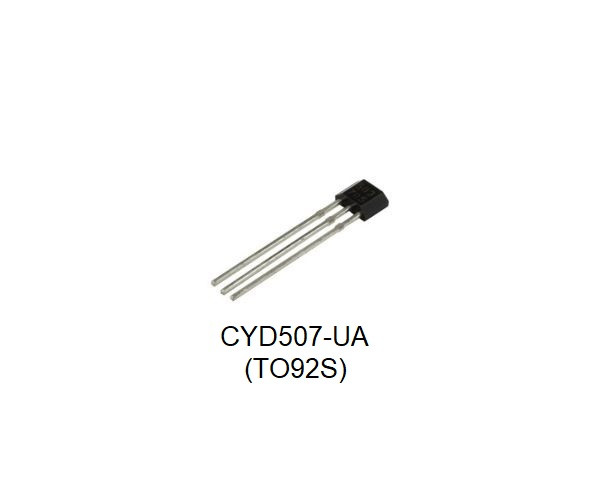

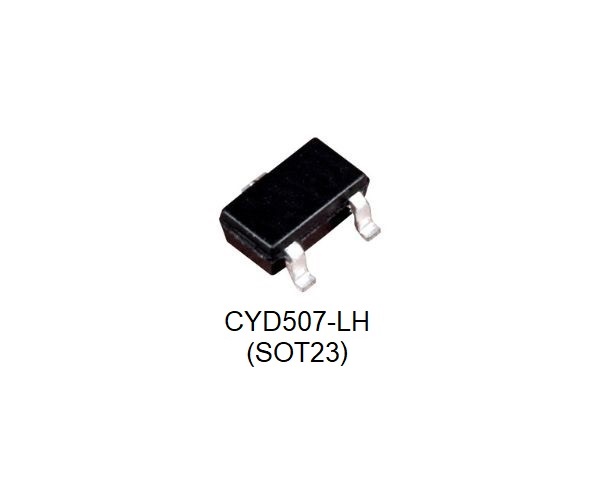

Gehäuse/Größe:	TO92S/4.1x3.18x1.58mm, SOT23-3L/ 2.92 x 1.60 x 1.15 mm
Versorgungsspannung:	2.7V ~ 30V DC
Max. Versorgungsstrom/-spannung:	25mA/30V
Einschaltpunkt:	27 mT
Auslösepunkt:	23.0 mT
