Einpoliger Hall-Effekt Schalter ICs CYD508, Spannungsversorgung: 2.7-30V, Stromversorgung: 25mA, Betriebstemperatur: -40 ~+150°C

Vorschau: Einpoliger Hall-Effekt Schalter ICs CYD508, Spannungsversorgung: 2.7-30V, Stromversorgung: 25mA, Betriebstemperatur: -40 ~+150°C Vorschau: Einpoliger Hall-Effekt Schalter ICs CYD508, Spannungsversorgung: 2.7-30V, Stromversorgung: 25mA, Betriebstemperatur: -40 ~+150°C
Einpoliger Hall-Effekt Schalter ICs CYD508, Spannungsversorgung: 2.7-30V, Stromversorgung: 25mA, Betriebstemperatur: -40 ~+150°C
Einpoliger Hall-Effekt Schalter ICs CYD508, Spannungsversorgung: 2.7-30V, Stromversorgung: 25mA, Betriebstemperatur: -40 ~+150°C

Menge Stückpreis
bis 9 1,06 € *
ab 10 0,88 € *
ab 20 0,74 € *
ab 50 0,61 € *
ab 100 0,51 € *
ab 200 0,43 € *
ab 500 0,36 € *
ab 1000 0,30 € *
ab 3000 0,27 € *

Preise inkl. MwSt. zzgl. Versandkosten

Artikel nicht auf Lager, Lieferzeit 3-4 Wochen

Gehäuse:

Beschreibung Technische Eigenschaften Datenblätter
Beschreibung
Der CYD503 ist eine monolithisch integrierte Schaltung, das auf Veränderungen von... mehr
Menü schließen
Einpoliger Hall-Effekt Schalter ICs CYD508, Spannungsversorgung: 2.7-30V, Stromversorgung: 25mA, Betriebstemperatur: -40 ~+150°C

Der CYD503 ist eine monolithisch integrierte Schaltung, das auf Veränderungen von Magnetfeldern reagiert. Wenn die Feldlinien eines äußeren Magnetfelds den empfindlichen Bereich des Sensors senkrecht durchdringen, erzeugt das vorgespannte Hall-Element des Sensors eine zum Magnetfeld proportionale Spannung. Diese Hall-Spannung wird im Komparator mit einem Referenzwert verglichen. Wenn das Magnetfeld die Schwellenwerte überschreitet, schaltet die Ausgangsstufe in den entsprechenden Zustand. Die eingebaute Hysterese verhindert Schwingungen und sorgt für ein prellfreies Schaltverhalten.

Anwendungen

  • Bremspedal-Positionserkennung in der Automobilindustrie
  • Näherungserkennung
  • Geschwindigkeitsmessung
  • Anwendungen mit schwachen Magnetfeldern
  • Halbleiter-Schalter

Eigenschaften

  • Betriebsspannung von 2.7V bis 30V
  • Überspannungsschutz bis 40V
  • Hochpräziser einpoliger Schalter
  • eingebaute dynamische Offsetkompensation
  • offener Kanalausgang
  • geringe Thermaldrift der magnetischen Erkennung
  • Qualifiziert gemäß AEC-Q100 Teststandard
Technische Eigenschaften
mehr
Menü schließen
Betriebstemperatur: -40°C~ +150°C
Hysteresis: 2.0 mT

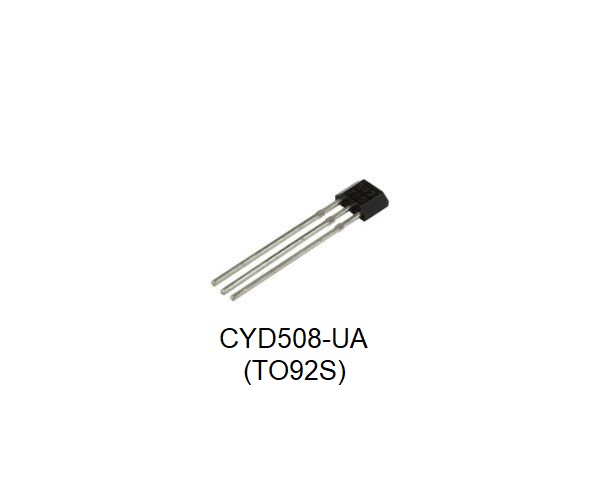

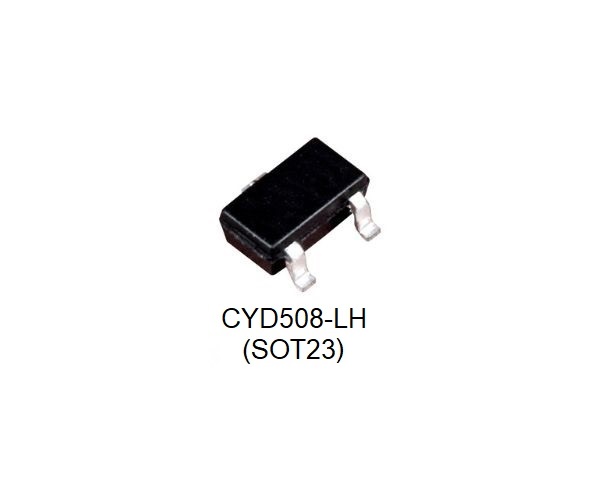

Gehäuse/Größe: TO92S/4.1x3.18x1.58mm, SOT23-3L/ 2.92 x 1.60 x 1.15 mm
Versorgungsspannung: 2.7V ~ 30V DC
Max. Versorgungsstrom/-spannung: 25mA/30V
Einschaltpunkt: -5.5 mT
Auslösepunkt: -3.5 mT
Datenblätter
mehr
Menü schließen
Datenblätter zum Herunterladen:
