Einpoliger Hall-Effekt Schalter ICs CYD511, Spannungsversorgung: 2.7-30V, Stromversorgung: 25mA, Betriebstemperatur: -40 ~+150°C

Vorschau: Einpoliger Hall-Effekt Schalter ICs CYD511, Spannungsversorgung: 2.7-30V, Stromversorgung: 25mA, Betriebstemperatur: -40 ~+150°C Vorschau: Einpoliger Hall-Effekt Schalter ICs CYD511, Spannungsversorgung: 2.7-30V, Stromversorgung: 25mA, Betriebstemperatur: -40 ~+150°C
Einpoliger Hall-Effekt Schalter ICs CYD511, Spannungsversorgung: 2.7-30V, Stromversorgung: 25mA, Betriebstemperatur: -40 ~+150°C
Einpoliger Hall-Effekt Schalter ICs CYD511, Spannungsversorgung: 2.7-30V, Stromversorgung: 25mA, Betriebstemperatur: -40 ~+150°C

Menge Stückpreis
bis 9 1,32 € *
ab 10 1,09 € *
ab 20 0,92 € *
ab 50 0,76 € *
ab 100 0,63 € *
ab 200 0,52 € *
ab 500 0,44 € *
ab 1000 0,35 € *
ab 3000 0,27 € *

Preise inkl. MwSt. zzgl. Versandkosten

Artikel nicht auf Lager, Lieferzeit 3-4 Wochen

Gehäuse:

Beschreibung Technische Eigenschaften Datenblätter Produktsicherheits-Information
Beschreibung
Der CYD511 ist eine monolithisch integrierte Schaltung,dasauf Veränderungen von Magnetfeldern... mehr
Menü schließen
Einpoliger Hall-Effekt Schalter ICs CYD511, Spannungsversorgung: 2.7-30V, Stromversorgung: 25mA, Betriebstemperatur: -40 ~+150°C

Der CYD511 ist eine monolithisch integrierte Schaltung,dasauf Veränderungen von Magnetfeldern reagiert. Wenn die Feldlinien eines äußeren Magnetfelds den empfindlichen Bereich des Sensors senkrecht durchdringen, erzeugt das vorgespannte Hall-Element des Sensors eine zum Magnetfeld proportionale Spannung. Diese Hall-Spannung wird im Komparator mit einem Referenzwert verglichen. Wenn das Magnetfeld die Schwellenwerte überschreitet, schaltet die Ausgangsstufe in den entsprechenden Zustand. Die eingebaute Hysterese verhindert Schwingungen und sorgt für ein prellfreies Schaltverhalten.

Eigenschaften

  • Betriebsspannung von 2.7V bis 30V
  • Überspannungsschutz bis 40V
  • Hochpräziser einpoliger Schalter
  • eingebaute dynamische Offsetkompensation
  • offener Kanalausgang
  • geringe Thermaldrift der magnetischen Erkennung
  • Qualifiziert gemäß AEC-Q100 Teststandard

Anwendungen

  • Bremspedal-Positionserkennung in der Automobilindustrie
  • Näherungserkennung
  • Geschwindigkeitsmessung
  • Anwendungen mit schwachen Magnetfeldern
  • Halbleiter-Schalter



Informationen über Produktsicherheit:

Hersteller/ EU Verantwortliche Person:

Unternehmensname: ChenYang Technologies GmbH & Co.KG

Adresse: Markt Schwabener Str. 8; 85464 Finsing; Deutschland

E-Mail: info@chenyang.de

Telefon: +49 8121 2574100

Technische Eigenschaften
mehr
Menü schließen
Betriebstemperatur: -40°C~ +150°C
Auslösepunkt: 10.0 mT
Hysteresis: 2.0 mT
Einschaltpunkt: 8 mT

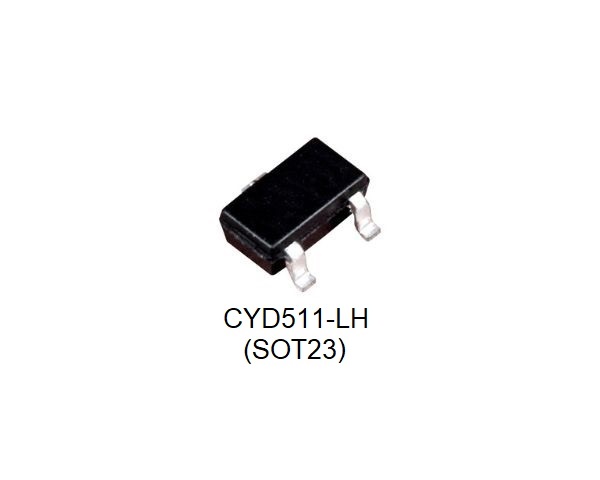

Gehäuse/Größe: TO92S/4.1x3.18x1.58mm, SOT23-3L/ 2.92 x 1.60 x 1.15 mm
Versorgungsspannung: 2.7V ~ 30V DC
Max. Versorgungsstrom/-spannung: 25mA/30V
Datenblätter
mehr
Menü schließen
Datenblätter zum Herunterladen:
Produktsicherheits-Information
Daten zum Produkthersteller mehr
Menü schließen

Hersteller:

Unternehmensname: ChenYang Technologies GmbH & Co.KG

Adresse: Markt Schwabener Str. 8; 85464 Finsing; Deutschland

E-Mail: info@chenyang.de

Telefon: +49 8121 2574100
