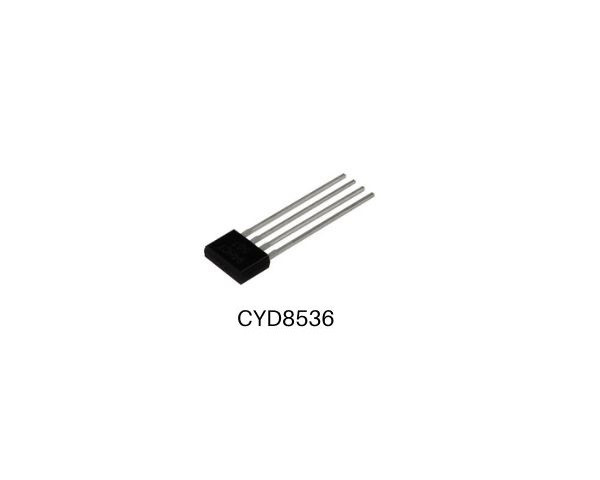

Empfindlicher Zweikanal-Halleffekt-Schalter mit Quadratur-Ausgängen CYD8536, Versorgungsspannung: 2.8 ~ 24 V DC

Vorschau: Empfindlicher Zweikanal-Halleffekt-Schalter mit Quadratur-Ausgängen CYD8536, Versorgungsspannung: 2.8 ~ 24 V DC Vorschau: Empfindlicher Zweikanal-Halleffekt-Schalter mit Quadratur-Ausgängen CYD8536, Versorgungsspannung: 2.8 ~ 24 V DC Vorschau: Empfindlicher Zweikanal-Halleffekt-Schalter mit Quadratur-Ausgängen CYD8536, Versorgungsspannung: 2.8 ~ 24 V DC Vorschau: Empfindlicher Zweikanal-Halleffekt-Schalter mit Quadratur-Ausgängen CYD8536, Versorgungsspannung: 2.8 ~ 24 V DC Vorschau: Empfindlicher Zweikanal-Halleffekt-Schalter mit Quadratur-Ausgängen CYD8536, Versorgungsspannung: 2.8 ~ 24 V DC
Empfindlicher Zweikanal-Halleffekt-Schalter mit Quadratur-Ausgängen CYD8536, Versorgungsspannung: 2.8 ~ 24 V DC
Empfindlicher Zweikanal-Halleffekt-Schalter mit Quadratur-Ausgängen CYD8536, Versorgungsspannung: 2.8 ~ 24 V DC
Empfindlicher Zweikanal-Halleffekt-Schalter mit Quadratur-Ausgängen CYD8536, Versorgungsspannung: 2.8 ~ 24 V DC
Empfindlicher Zweikanal-Halleffekt-Schalter mit Quadratur-Ausgängen CYD8536, Versorgungsspannung: 2.8 ~ 24 V DC
Empfindlicher Zweikanal-Halleffekt-Schalter mit Quadratur-Ausgängen CYD8536, Versorgungsspannung: 2.8 ~ 24 V DC

Menge Stückpreis
bis 9 1,34 € *
ab 10 1,13 € *
ab 20 0,94 € *
ab 50 0,86 € *
ab 100 0,81 € *
ab 200 0,77 € *
ab 500 0,74 € *
ab 1000 0,70 € *
ab 3000 0,67 € *
ab 5000 0,64 € *

Preise inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
     für Mengen bis zum verfügbaren Bestand von 585 St. (3-4 Wo. sonst)

Beschreibung Technische Eigenschaften Datenblätter Produktsicherheits-Information
Beschreibung
Der zweikanälige bipolare Schalter IC CYD8536 mit zwei Hall-Effekt Sensorelemente besitzt... mehr
Menü schließen
Empfindlicher Zweikanal-Halleffekt-Schalter mit Quadratur-Ausgängen CYD8536, Versorgungsspannung: 2.8 ~ 24 V DC

Der zweikanälige bipolare Schalter IC CYD8536 mit zwei Hall-Effekt Sensorelemente besitzt jeweils einen digitalen Ausgang für die Rotationsgeschwindigkeitsmessung und der Richtungsdetektion an. Die Hallelemente sind fotolithographisch mit einer Toleranz von 1µm ausgerichtet. Die Einhaltung der exakten Abstands zwischen den zwei aktiven Hallelementen eliminiert Produktionshürden, die in Detektion von Fine-Pitchs auftauchen. Der CYD8536 ist ein hochsensitiver, temperaturstabiler magnetfelddetektierendes Bauteil, das ideal für Anwendungen in ringbasierten Geschwindigkeitsmess- und Richtungsdetektionssystemen für raue Betriebsbedingungen in Automobil und Industrie geeignet ist.

Die Hallelemente des Sensors CYD8536 liegen 1.6 mm voneinander entfernt. Dadurch liefern sie bei kleine Zielobjekte exzellente Informationen bezüglich der Geschwindigkeit und der Bewegungsrichtung. Verstärker mit extrem niedrigem Drift garantieren Symmetrie zwischen Schalter und gewährleisten Signalquadratur. Ein on-chip  Regulator ermöglicht die Anwendung des Gerätes über ein weites Versorgungsspannungsbereich zwischen 2.8V und 24V.

Der CYD8546 wird von einem 4-Pin SIP-Gehäuse geschützt. Das Gehäuse ist bleifrei und besitzt eine matte Blechrahmenbeschichtung.

Features

  • Zwei miteinander abgestimmte Hallschalter im Substrat
  • Zwei Kanalausgänge
  • Hohe Temperaturstabilität
  • Hohe Sensitivität (BOP und BRP)
  • Versorgungsspannung von 2.8V bis 24V
  • Halbleiter-Zuverlässigkeit
  • kleine Gehäusegröße
  • RoHS-konform

Anwendungsgebiete:

  • Einklemmschutz in Elektromotorsteuerungen
  • Motor-und Ventilatorsteuerung
  • Magnetische Encoder
  • Rotationswellenüberwachung
  • Kfz-Getriebeposition
  • Garagentüröffner
  • Automatische Schiebetüren
  • Schiebedachmotoren
Technische Eigenschaften
mehr
Menü schließen

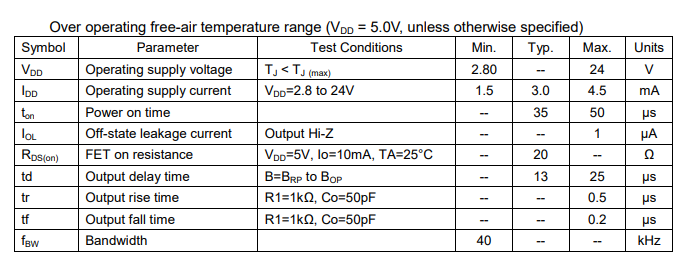

Betriebstemperatur: -40°C~ +150°C

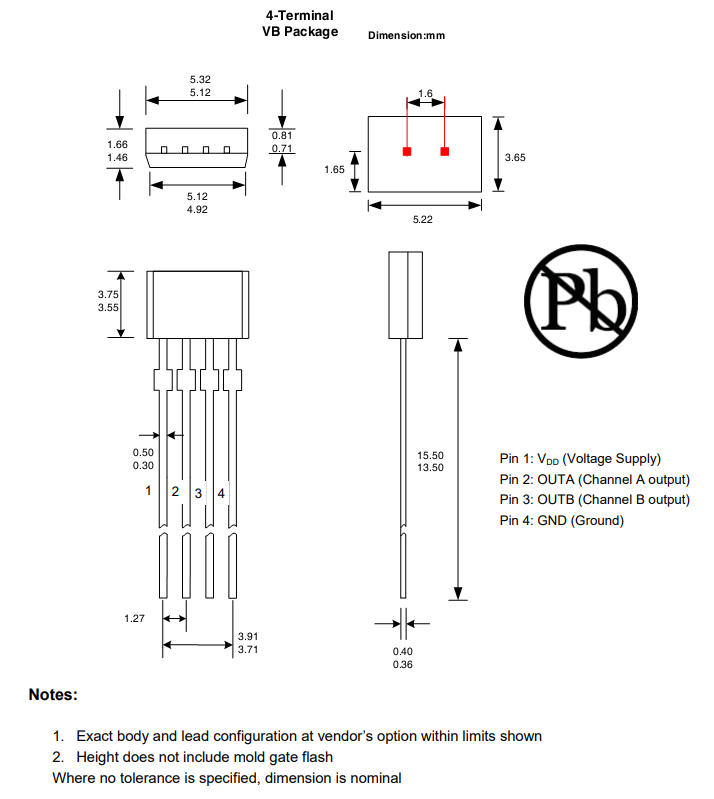

Gehäuse/Größe: SIP4/5.22x3.65x1.55mm
Versorgungsspannung: 2.8V ~ 24V DC
Max. Versorgungsstrom/-spannung: 4.5 mA
Einschaltpunkt: 0.5 mT ~ 3.5 mT
Auslösepunkt: -3.5 mT ~ -0.5 mT
Hysteresis: 4.0 mT
Datenblätter
mehr
Menü schließen
Datenblätter zum Herunterladen:
Produktsicherheits-Information
Daten zum Produkthersteller mehr
Menü schließen

Hersteller:

Unternehmensname: ChenYang Technologies GmbH & Co.KG

Adresse: Markt Schwabener Str. 8; 85464 Finsing; Deutschland

E-Mail: info@chenyang.de

Telefon: +49 8121 2574100
