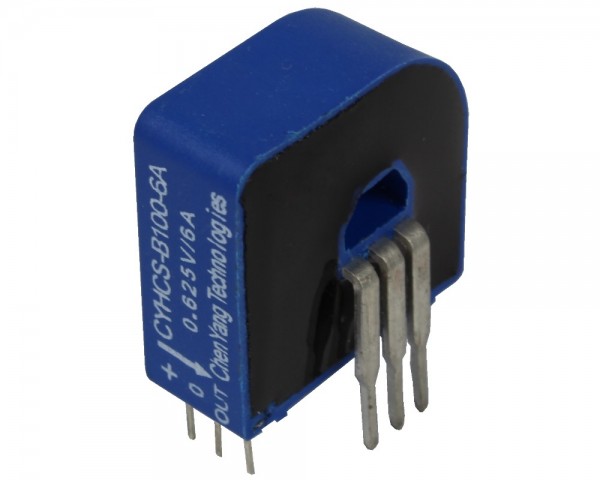

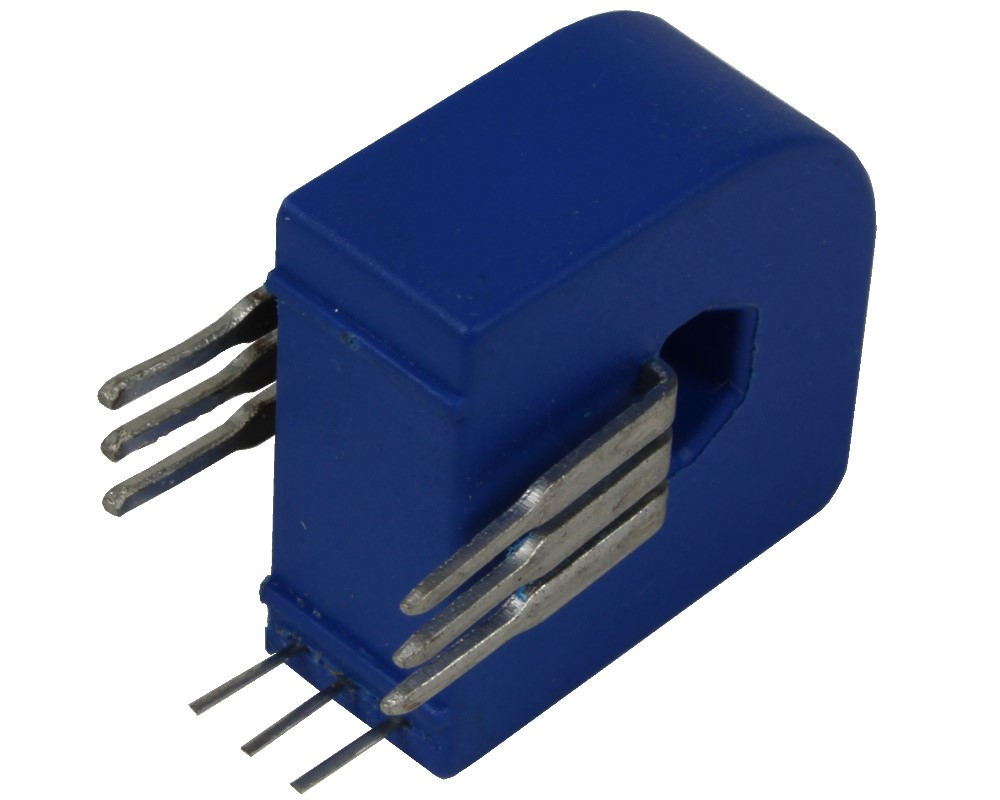

Hall-Effekt AC/DC Stromsensor mit geschlossener Kreisstruktur CYHCS-B100, Ausgangssignal: 2.5 V DC ±0.625 V AC/DC, Versorgungsspannung:+5 V DC, Fenster: 6.6 x 4.3 mm

Vorschau: Hall-Effekt AC/DC Stromsensor mit geschlossener Kreisstruktur CYHCS-B100, Ausgangssignal: 2.5 V DC ±0.625 V AC/DC, Versorgungsspannung:+5 V DC, Fenster: 6.6 x 4.3 mm Vorschau: Hall-Effekt AC/DC Stromsensor mit geschlossener Kreisstruktur CYHCS-B100, Ausgangssignal: 2.5 V DC ±0.625 V AC/DC, Versorgungsspannung:+5 V DC, Fenster: 6.6 x 4.3 mm
Hall-Effekt AC/DC Stromsensor mit geschlossener Kreisstruktur CYHCS-B100, Ausgangssignal: 2.5 V DC ±0.625 V AC/DC, Versorgungsspannung:+5 V DC, Fenster: 6.6 x 4.3 mm
Hall-Effekt AC/DC Stromsensor mit geschlossener Kreisstruktur CYHCS-B100, Ausgangssignal: 2.5 V DC ±0.625 V AC/DC, Versorgungsspannung:+5 V DC, Fenster: 6.6 x 4.3 mm

Menge Stückpreis
bis 4 10,25 € *
ab 5 9,32 € *
ab 10 8,46 € *
ab 50 7,95 € *

Preise inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
     für Mengen bis zum verfügbaren Bestand von 134 St. (3-4 Wo. sonst)

Nominaler Eingangsstrom:

Beschreibung Technische Eigenschaften Datenblätter
Beschreibung
Dieser Hall-Effekt Stromsensor basiert auf der geschlossenen Kreisstruktur und dem... mehr
Menü schließen
Hall-Effekt AC/DC Stromsensor mit geschlossener Kreisstruktur CYHCS-B100, Ausgangssignal: 2.5 V DC ±0.625 V AC/DC, Versorgungsspannung:+5 V DC, Fenster: 6.6 x 4.3 mm

Dieser Hall-Effekt Stromsensor basiert auf der geschlossenen Kreisstruktur und dem Kompensationsprinzip und kann für Messungen von DC/ AC-Strom sowie von Impulsstrom verwendet werden. Der Ausgang des Stromwandlers stellt die reale Welle des zumessenden Stroms im Primärleiter dar.

Produkteigenschaften

  • Exzellente Genauigkeit
  • Sehr gute Linearität
  • Geringe Größe, eingekapselt
  • Geringer Stromverbrauch
  • Stromüberlastbarkeit

Anwendungen

  • Photovoltaik-Anlagen
  • Mehrzweck- Wechselrichter
  • AC/DC variable Geschwindigkeitstreiber
  • Batteriebetriebene Anwendungen
  • Ungestörte Energieversorgung (UPS)
  • Umschalt-Energieversorgung
Technische Eigenschaften
mehr
Menü schließen
Nennstrom (Input): 0-6A, 0-15A, 0-25A, 0-50A
Sensortyp: Closed-Loop
Versorgungsspannung: +5 V DC
Ausgangssignal: +2.5 V ± 0.625 V AC/DC
Stromtyp: AC/DC
Fenstertyp: Rechteck
Fenstergröße (mm): 6.6 x 4.3
Richtung: bidirektional
Genauigkeit: 0.7%
Linearität: 0,1%
Betriebstemperatur: -25°C ~ +85°C
Frequenz Bandbreite: DC ~ 200kHz
Datenblätter
mehr
Menü schließen
Datenblätter zum Herunterladen:
