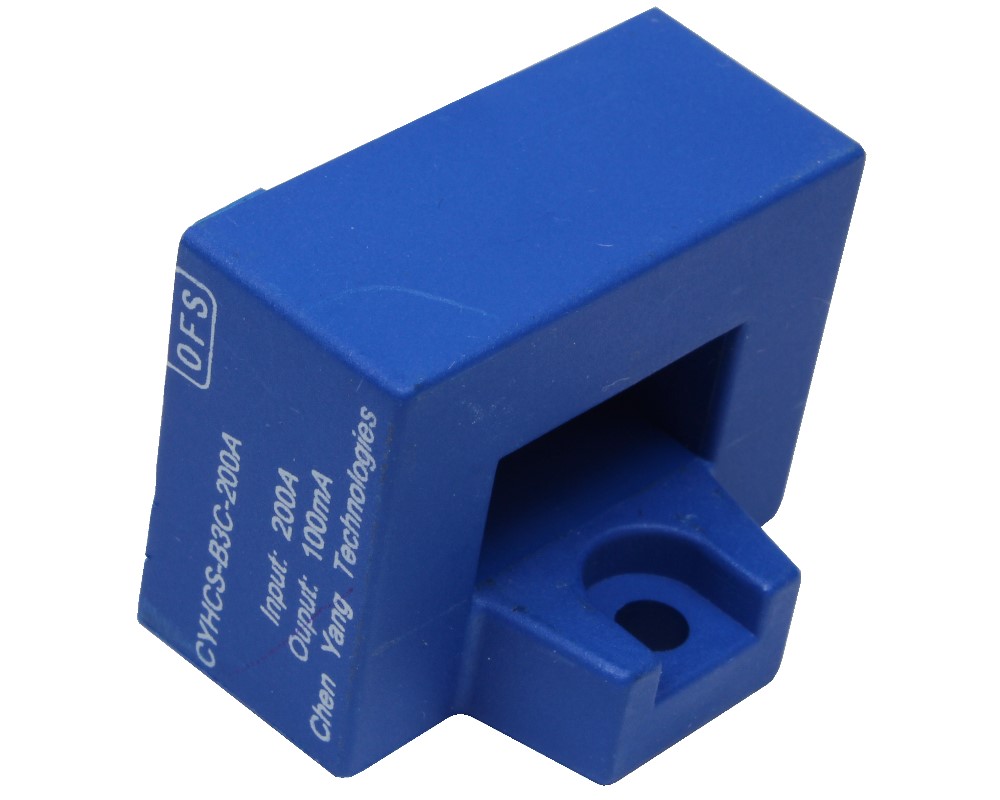

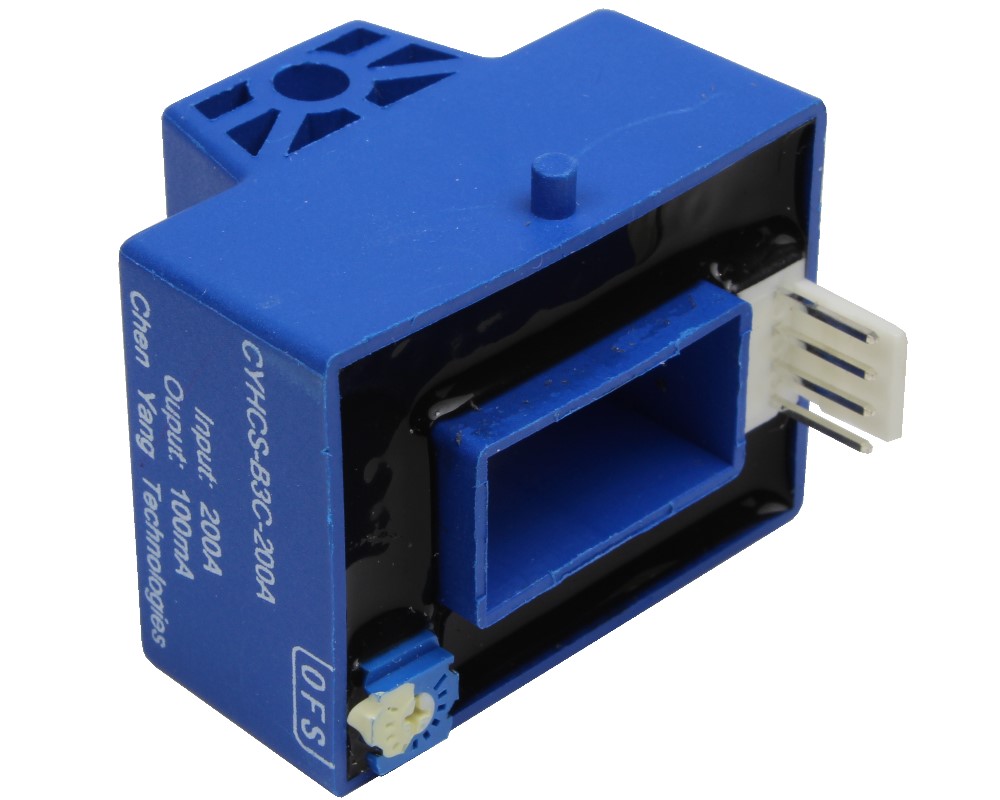

Hall-Effekt AC/DC Stromsensor mit geschlossener Kreisstruktur CYHCS-B3C, Ausgangssignal: 50 mA / 100 mA AC/DC, Versorgungsspannung: ±12 V ~ ±18 V DC, Fenster: 20.5 x 10.5 mm

Vorschau: Hall-Effekt AC/DC Stromsensor mit geschlossener Kreisstruktur CYHCS-B3C, Ausgangssignal: 50 mA / 100 mA AC/DC, Versorgungsspannung: ±12 V ~ ±18 V DC, Fenster: 20.5 x 10.5 mm Vorschau: Hall-Effekt AC/DC Stromsensor mit geschlossener Kreisstruktur CYHCS-B3C, Ausgangssignal: 50 mA / 100 mA AC/DC, Versorgungsspannung: ±12 V ~ ±18 V DC, Fenster: 20.5 x 10.5 mm
Hall-Effekt AC/DC Stromsensor mit geschlossener Kreisstruktur CYHCS-B3C, Ausgangssignal: 50 mA / 100 mA AC/DC, Versorgungsspannung: ±12 V ~ ±18 V DC, Fenster: 20.5 x 10.5 mm
Hall-Effekt AC/DC Stromsensor mit geschlossener Kreisstruktur CYHCS-B3C, Ausgangssignal: 50 mA / 100 mA AC/DC, Versorgungsspannung: ±12 V ~ ±18 V DC, Fenster: 20.5 x 10.5 mm

Menge Stückpreis
bis 4 22,57 € *
ab 5 20,53 € *
ab 10 18,66 € *

Preise inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
     für Mengen bis zum verfügbaren Bestand von 51 St. (3-4 Wo. sonst)

Nominaler Eingangsstrom:

Beschreibung Technische Eigenschaften Datenblätter
Beschreibung
Dieser Hall-Effekt Stromsensor basiert auf der geschlossenen Kreisstruktur und dem... mehr
Menü schließen
Hall-Effekt AC/DC Stromsensor mit geschlossener Kreisstruktur CYHCS-B3C, Ausgangssignal: 50 mA / 100 mA AC/DC, Versorgungsspannung: ±12 V ~ ±18 V DC, Fenster: 20.5 x 10.5 mm

Dieser Hall-Effekt Stromsensor basiert auf der geschlossenen Kreisstruktur und dem Kompensationsprinzip, und ist mit einer hohen galvanischen Isolation zwischen den primären und sekundären Schaltungen. Er kann auch für Messungen von DC und AC Strom sowie von Impulsstrom verwendet werden. Der Ausgang des Stromwandlers stellt die reale Welle des zumessenden Stroms im Primärleiter dar.

Produkteigenschaften

  • Exzellente Genauigkeit
  • Sehr gute Linearität
  • Geringer Stromverbrauch
  • Stromüberlastkapazität
  • Stromüberlastbarkeit

Anwendungen

  • Photovoltaik-Anlagen
  • Mehrzweck- Wechselrichter
  • AC/DC variable Geschwindigkeitstreiber
  • Batteriebetriebene Anwendungen
  • Ungestörte Energieversorgung (UPS)
  • Umschalt-Energieversorgung
Technische Eigenschaften
mehr
Menü schließen
Nennstrom (Input): 0-50A, 0-100A, 0-200A, 0-300A
Sensortyp: Closed-Loop
Versorgungsspannung: ±12V ~ ±18V DC
Ausgangssignal: ±50 mA AC/DC, ±100 mA AC/DC
Stromtyp: AC/DC
Fenstertyp: Rechteck
Fenstergröße (mm): 20.5 x 10.5
Richtung: bidirektional
Genauigkeit: 0,5%
Linearität: 0,1%
Betriebstemperatur: -25°C ~ +85°C
Frequenz Bandbreite: DC ~ 100kHz
Datenblätter
mehr
Menü schließen
Datenblätter zum Herunterladen:
