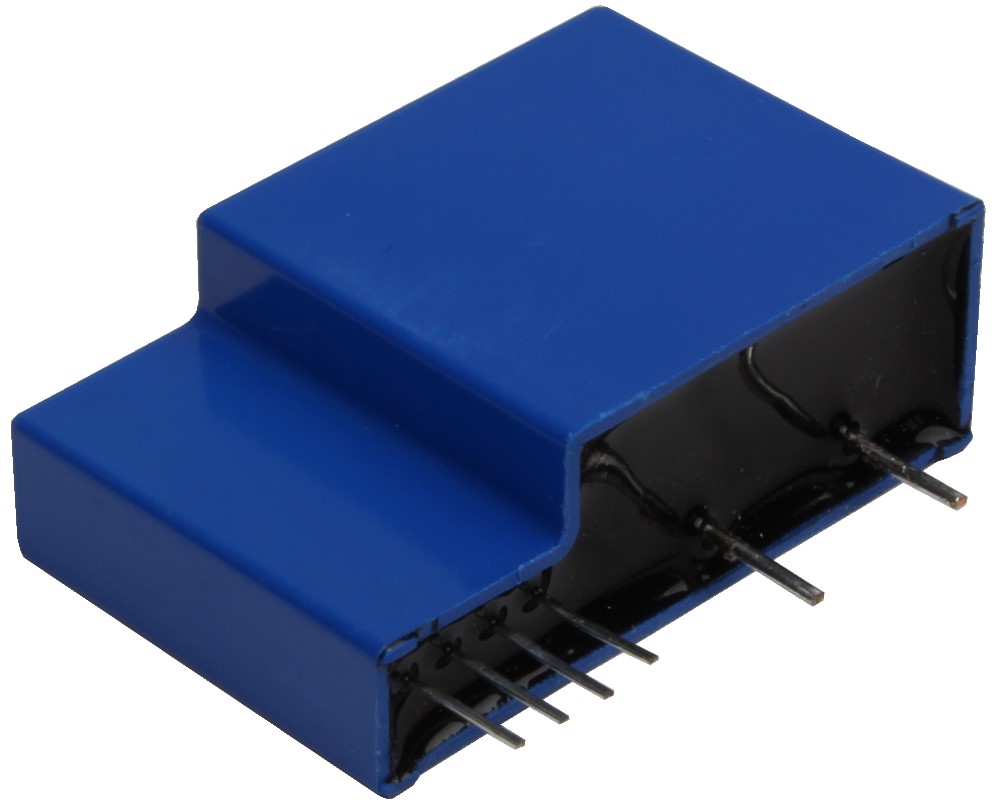

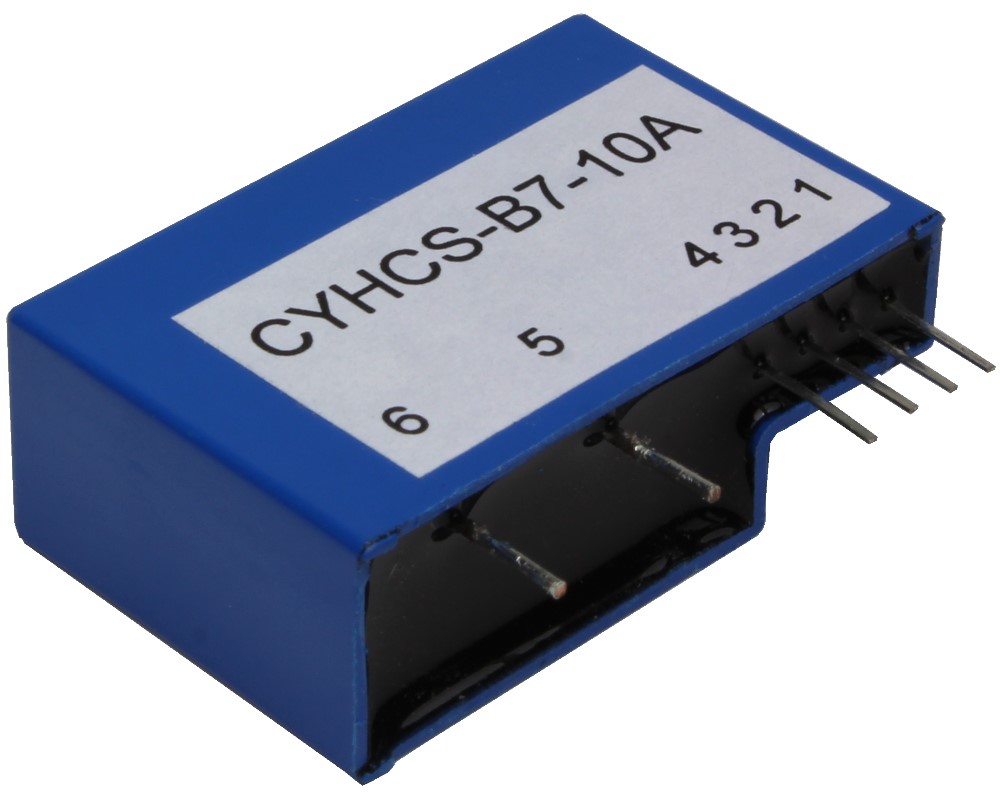

Hall-Effekt AC/DC Stromsensor mit geschlossener Kreisstruktur CYHCS-B7, Ausgangssignal: ±4 V AC/DC, Versorgungspannung: ±15 V DC

Vorschau: Hall-Effekt AC/DC Stromsensor mit geschlossener Kreisstruktur CYHCS-B7, Ausgangssignal: ±4 V AC/DC, Versorgungspannung: ±15 V DC Vorschau: Hall-Effekt AC/DC Stromsensor mit geschlossener Kreisstruktur CYHCS-B7, Ausgangssignal: ±4 V AC/DC, Versorgungspannung: ±15 V DC
Hall-Effekt AC/DC Stromsensor mit geschlossener Kreisstruktur CYHCS-B7, Ausgangssignal: ±4 V AC/DC, Versorgungspannung: ±15 V DC
Hall-Effekt AC/DC Stromsensor mit geschlossener Kreisstruktur CYHCS-B7, Ausgangssignal: ±4 V AC/DC, Versorgungspannung: ±15 V DC

Menge Stückpreis
bis 4 11,19 € *
ab 5 10,16 € *
ab 10 9,23 € *

Preise inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
     für Mengen bis zum verfügbaren Bestand von 37 St. (3-4 Wo. sonst)

Nominaler Eingangsstrom:

Beschreibung Technische Eigenschaften Datenblätter Produktsicherheits-Information
Beschreibung
Dieser Hall-Effekt Stromsensor basiert auf der geschlossenen Kreisstruktur und dem... mehr
Menü schließen
Hall-Effekt AC/DC Stromsensor mit geschlossener Kreisstruktur CYHCS-B7, Ausgangssignal: ±4 V AC/DC, Versorgungspannung: ±15 V DC

Dieser Hall-Effekt Stromsensor basiert auf der geschlossenen Kreisstruktur und dem Kompensationsprinzip, und ist mit einer hohen galvanischen Isolation zwischen den primären und sekundären Schaltungen. Er kann für Messungen von DC und AC Strom sowie von Impulsstrom verwendet werden. Der Ausgang des Stromwandlers stellt die reale Welle des Dauerstromleiters dar.

Produkteigenschaften

  • Exzellente Genauigkeit
  • Sehr gute Linearität
  • Geringe Größe , eingekapselt
  • Geringer Stromverbrauch
  • Stromüberlastbarkeit

Anwendungen

  • Photovoltaik-Anlagen
  • Mehrzweck- Wechselrichter
  • AC/DC variable Geschwindigkeitstreiber
  • Batteriebetriebene Anwendungen
  • Ungestörte Energieversorgung (UPS)
  • Umschalt-Energieversorgung
Technische Eigenschaften
mehr
Menü schließen
Nennstrom (Input): 0-5A, 0-10A, 0-15A, 0-20A, 0-25A, 0-30A, 0-50A, 0-75A
Sensortyp: Closed-Loop
Versorgungsspannung: ±15 V DC
Ausgangssignal: ±4V AC/DC
Stromtyp: AC/DC
Fenstertyp: Kein Fenster, PCB Mounted
Richtung: bidirektional
Genauigkeit: 0,5%
Linearität: 0,1%
Betriebstemperatur: -25°C ~ +85°C
Frequenz Bandbreite: DC ~ 150kHz
Datenblätter
mehr
Menü schließen
Datenblätter zum Herunterladen:
Produktsicherheits-Information
Daten zum Produkthersteller mehr
Menü schließen

Hersteller:

Unternehmensname: ChenYang Technologies GmbH & Co.KG

Adresse: Markt Schwabener Str. 8; 85464 Finsing; Deutschland

E-Mail: info@chenyang.de

Telefon: +49 8121 2574100
