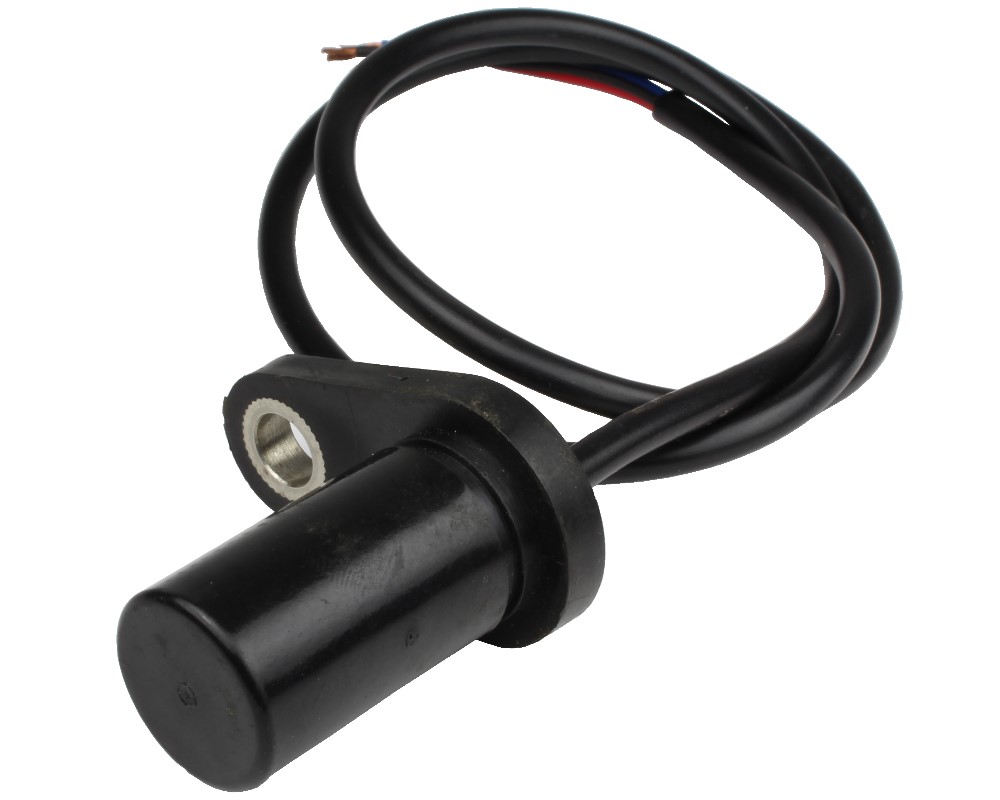

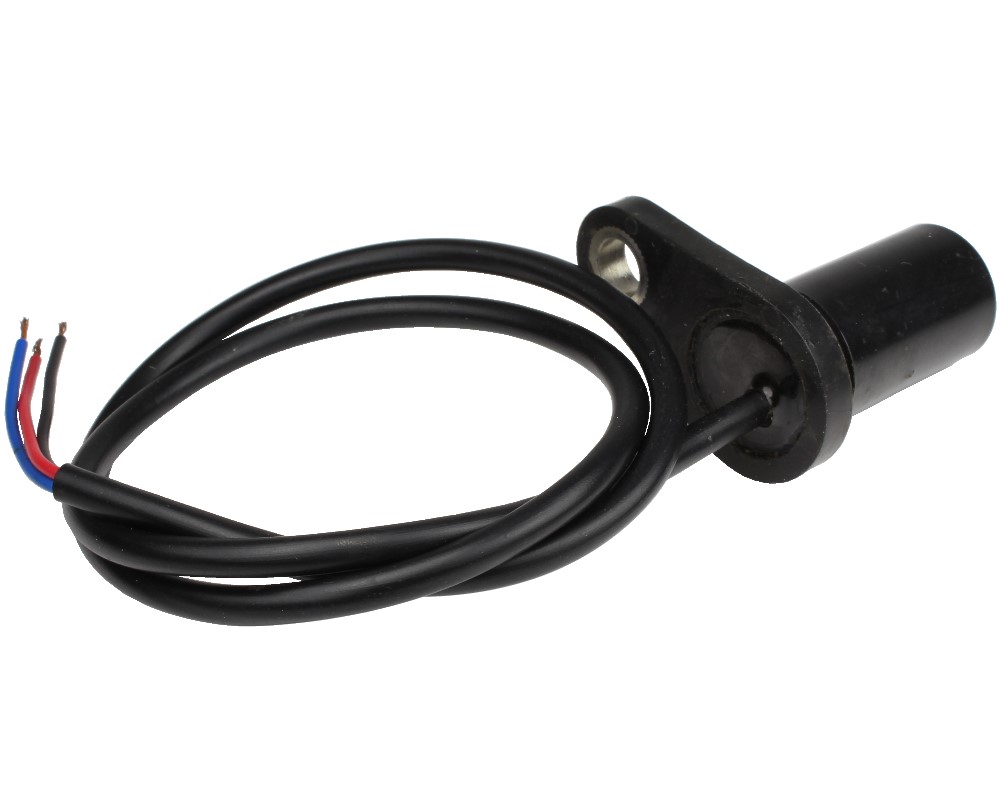

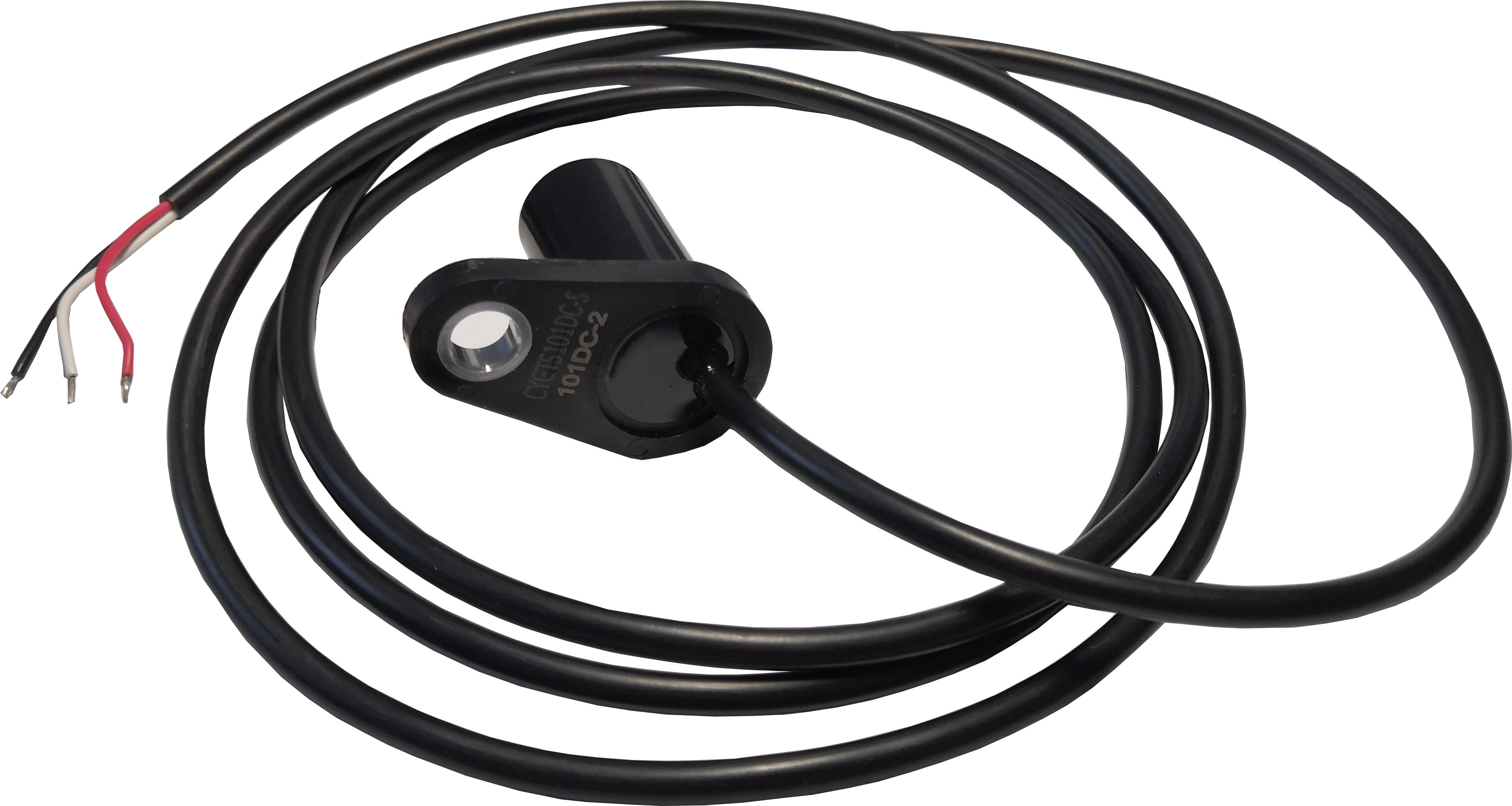

Hall Effekt Zahnradsensor CYGTS101DC-S, Ausgangssignal: NPN (OC), Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 680 mm, Alternative für: 1GT101DC, 1GT103DC, 1GT105DC (Honeywell)

Vorschau: Hall Effekt Zahnradsensor CYGTS101DC-S, Ausgangssignal: NPN (OC), Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 680 mm, Alternative für: 1GT101DC, 1GT103DC, 1GT105DC (Honeywell) Vorschau: Hall Effekt Zahnradsensor CYGTS101DC-S, Ausgangssignal: NPN (OC), Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 680 mm, Alternative für: 1GT101DC, 1GT103DC, 1GT105DC (Honeywell) Vorschau: Hall Effekt Zahnradsensor CYGTS101DC-S, Ausgangssignal: NPN (OC), Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 680 mm, Alternative für: 1GT101DC, 1GT103DC, 1GT105DC (Honeywell) Vorschau: Hall Effekt Zahnradsensor CYGTS101DC-S, Ausgangssignal: NPN (OC), Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 680 mm, Alternative für: 1GT101DC, 1GT103DC, 1GT105DC (Honeywell)
Hall Effekt Zahnradsensor CYGTS101DC-S, Ausgangssignal: NPN (OC), Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 680 mm, Alternative für: 1GT101DC, 1GT103DC, 1GT105DC (Honeywell)
Hall Effekt Zahnradsensor CYGTS101DC-S, Ausgangssignal: NPN (OC), Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 680 mm, Alternative für: 1GT101DC, 1GT103DC, 1GT105DC (Honeywell)
Hall Effekt Zahnradsensor CYGTS101DC-S, Ausgangssignal: NPN (OC), Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 680 mm, Alternative für: 1GT101DC, 1GT103DC, 1GT105DC (Honeywell)
Hall Effekt Zahnradsensor CYGTS101DC-S, Ausgangssignal: NPN (OC), Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 680 mm, Alternative für: 1GT101DC, 1GT103DC, 1GT105DC (Honeywell)

Menge Stückpreis
bis 4 46,03 € *
ab 5 42,19 € *
ab 10 38,34 € *
ab 50 32,99 € *

Preise inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
     für Mengen bis zum verfügbaren Bestand von 155 St. (3-4 Wo. sonst)

Beschreibung Technische Eigenschaften Datenblätter
Beschreibung
Der CYGTS101DC-S Hall-Effekt Zahnradsensor verwendet einen Bias-Magnet und einen Halleffekt IC... mehr
Menü schließen
Hall Effekt Zahnradsensor CYGTS101DC-S, Ausgangssignal: NPN (OC), Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 680 mm, Alternative für: 1GT101DC, 1GT103DC, 1GT105DC (Honeywell)

Der CYGTS101DC-S Hall-Effekt Zahnradsensor verwendet einen Bias-Magnet und einen Halleffekt IC (integrierter Schaltung), um die Drehbewegungen eines eisenhaltigen Messzahnrads präzise zu detektieren. Dieser Zahnradsensor IC ist mit dem Magneten und einem diskreten Kondensator, zum Schutz vor Umwelteinflüssen und zur kostengünstigen Installation, in Kunststoff versiegelt. Der Zahnradsensor IC arbeitet dabei mit der Detektion des differenziellen Magnetfelds. Das Gerät arbeitet unter einer Versorgungsspannung von 4.5 bis 24VDC und besitzt einen standardmäßigen Verpolschutz der Versorgungsspannung. Dadurch wird der Sensor nicht beschädigt, falls er versehentlich in die falsche Richtung verdrahtet wird. Das Ausgangsignal ist digital und stromziehend (offener Kollektor, NPN).

Sollten Sie andere Kabellängen benötigen, so kontaktieren Sie uns über unseren Kontaktformular.

Eigenschaften

  • Detektieren eisenhaltiger Metallgegenstände
  • digitaler, stromziehender Ausgang (offener Kollektor, NPN)
  • Gutes Signal-Geräusch Verhältnis
  • Exzellente Langsamlauftüchtigkeit
  • Amplitude des Ausgangs nicht abhängig von RPM
  • schnelle Arbeitsgeschwindigkeit, über 20kHz
  • EMI resistent
  • Verpolschutz und Schutz vor Störgrößen
  • breiter Betriebstemperaturbereich: -40°C ~ +135°C/150°C.

Anwendungen

Automobile und Schwerkraftlastwagen:

  • Nockenwellen- und Kurbelwellengeschwindigkeit und -position
  • Datenübertragungsgeschwindigkeit
  • Tachometer
  • Antriebssteuerung und Blockierschutz

Industrielle Anwendung:

  • Geschwindigkeit eines Kettenrads
  • Geschwindigkeit und Hub des Kettentransportbands
  • Melder einer Abstellvorrichtung
  • Hochgeschwindigkeits- und günstige Schalter
  • Tachometer, Zähler.



Technische Eigenschaften
mehr
Menü schließen
Durchmesser/Schraubengröße: 17,8 (diameter)
Frequenz Bandbreite: over 20kHz
Length: 680 mm
Betriebstemperatur: -40°C ~+135°C
Ausgangstyp: NPN (OC)
Versorgungsspannung: 4.5V ~ 24V DC
Anlauf/Abfallszeit: 10µs / 2µs
Schaltabstand: 0.2mm ~ 5.0mm
Erkennungsobjekt: ferrous metal targets
Alternative für : 1GT101DC, 1GT103DC, 1GT105DC
Datenblätter
mehr
Menü schließen
Datenblätter zum Herunterladen:
