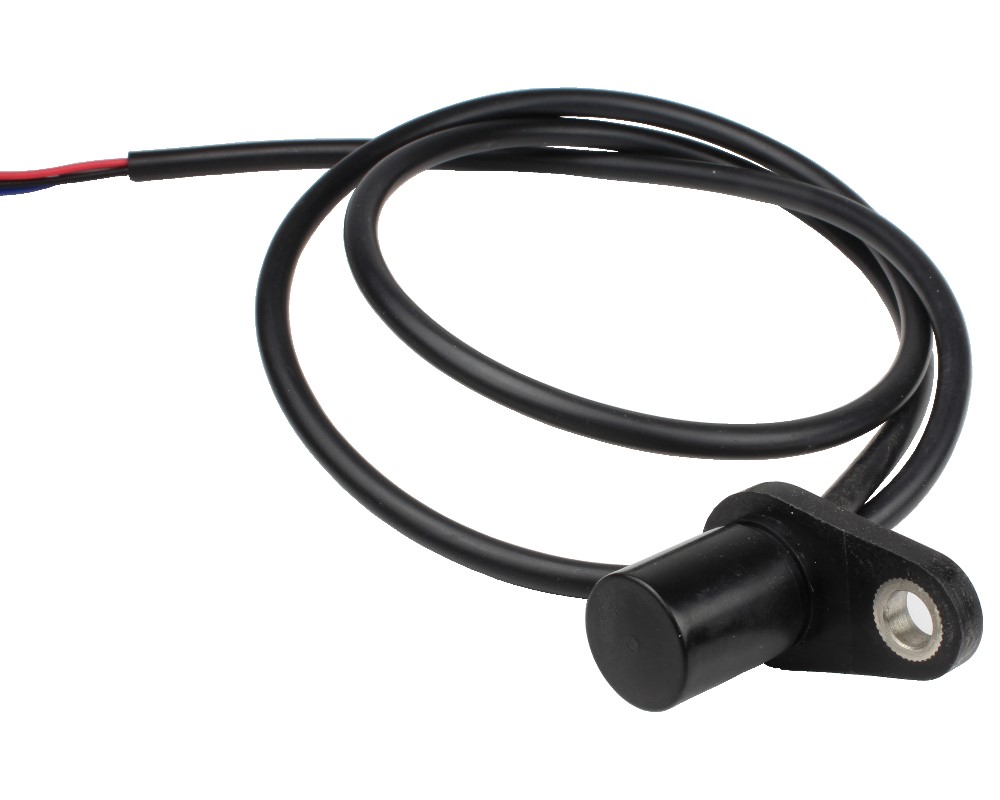

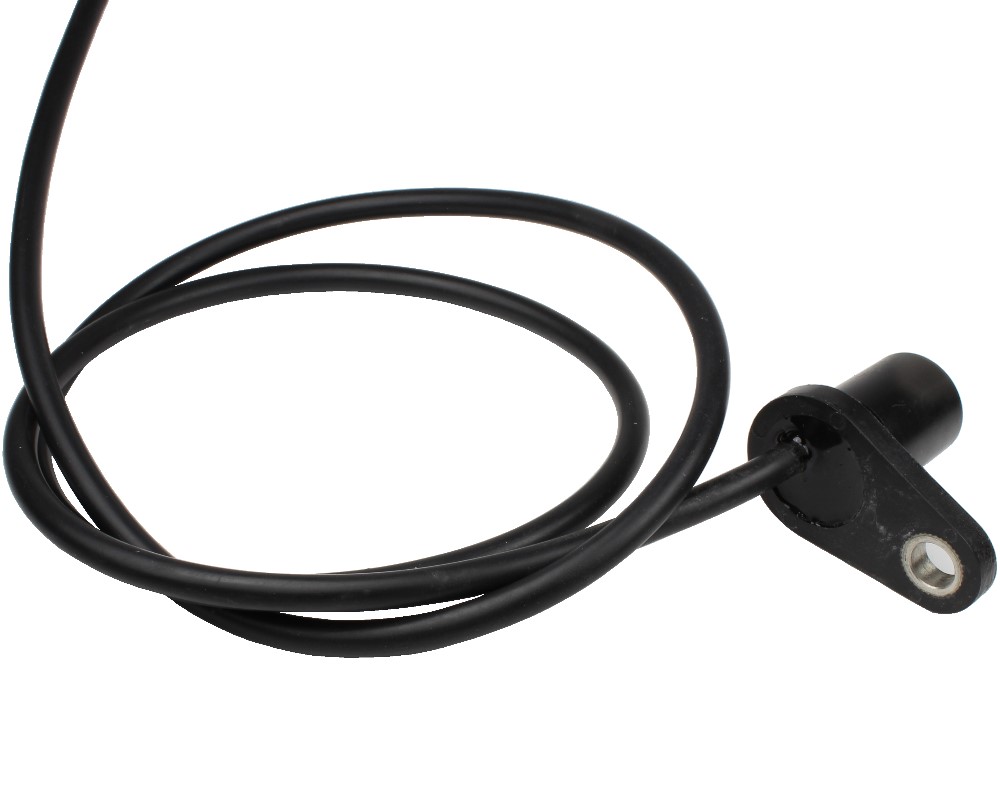

Hall Effekt Zahnradsensor CYGTS104U, Ausgangssignal: NPN (OC) 2 Ausgangssignale, Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 1000 mm, Alternative für: Honeywell SNDH Series

Vorschau: Hall Effekt Zahnradsensor CYGTS104U, Ausgangssignal: NPN (OC) 2 Ausgangssignale, Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 1000 mm, Alternative für: Honeywell SNDH Series Vorschau: Hall Effekt Zahnradsensor CYGTS104U, Ausgangssignal: NPN (OC) 2 Ausgangssignale, Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 1000 mm, Alternative für: Honeywell SNDH Series Vorschau: Hall Effekt Zahnradsensor CYGTS104U, Ausgangssignal: NPN (OC) 2 Ausgangssignale, Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 1000 mm, Alternative für: Honeywell SNDH Series Vorschau: Hall Effekt Zahnradsensor CYGTS104U, Ausgangssignal: NPN (OC) 2 Ausgangssignale, Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 1000 mm, Alternative für: Honeywell SNDH Series Vorschau: Hall Effekt Zahnradsensor CYGTS104U, Ausgangssignal: NPN (OC) 2 Ausgangssignale, Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 1000 mm, Alternative für: Honeywell SNDH Series
Hall Effekt Zahnradsensor CYGTS104U, Ausgangssignal: NPN (OC) 2 Ausgangssignale, Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 1000 mm, Alternative für: Honeywell SNDH Series
Hall Effekt Zahnradsensor CYGTS104U, Ausgangssignal: NPN (OC) 2 Ausgangssignale, Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 1000 mm, Alternative für: Honeywell SNDH Series
Hall Effekt Zahnradsensor CYGTS104U, Ausgangssignal: NPN (OC) 2 Ausgangssignale, Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 1000 mm, Alternative für: Honeywell SNDH Series
Hall Effekt Zahnradsensor CYGTS104U, Ausgangssignal: NPN (OC) 2 Ausgangssignale, Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 1000 mm, Alternative für: Honeywell SNDH Series
Hall Effekt Zahnradsensor CYGTS104U, Ausgangssignal: NPN (OC) 2 Ausgangssignale, Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 1000 mm, Alternative für: Honeywell SNDH Series

Menge Stückpreis
bis 4 49,47 € *
ab 5 45,35 € *
ab 10 41,21 € *
ab 50 35,46 € *

Preise inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
     für Mengen bis zum verfügbaren Bestand von 51 St. (3-4 Wo. sonst)

Beschreibung Technische Eigenschaften Datenblätter
Beschreibung
Der CYGTS104U Hall-Effekt Zahnradsensor verwendet einen Bias-Magnet und zwei Halleffekt IC‘s... mehr
Menü schließen
Hall Effekt Zahnradsensor CYGTS104U, Ausgangssignal: NPN (OC) 2 Ausgangssignale, Versorgungsspannung: 4.5 V ~ 24 V DC, Kabellänge: 1000 mm, Alternative für: Honeywell SNDH Series

Der CYGTS104U Hall-Effekt Zahnradsensor verwendet einen Bias-Magnet und zwei Halleffekt IC‘s (integrierte Schaltung), um die Drehbewegungen eines eisenhaltigen Messzahnrads präzise zu detektieren. Dieser Zahnradsensor IC ist mit dem Magneten und einem diskreten Kondensator, zum Schutz vor Umwelteinflüssen und zur kostengünstigen Installation, in Kunststoff versiegelt. Der Zahnradsensor IC arbeitet dabei mit der Detektion des differenziellen Magnetfelds. Das Gerät arbeitet unter einer Versorgungsspannung von 4.5 bis 24VDC und besitzt einen standardmäßigen Verpolschutz der Versorgungsspannung. Dadurch wird der Sensor nicht beschädigt, falls er versehentlich in die falsche Richtung verdrahtet wird. Die zwei Ausgangsignale sind digital und stromziehend (offener Kollektor, NPN) und können für Drehgeschwindigkeitsmessung mit Richtungserkennung verwendet werden.

Sollten Sie andere Kabellängen benötigen, so kontaktieren Sie uns über unseren Kontaktformular.

Eigenschaften:

  • Detektieren eisenhaltiger Metallgegenstände
  • Zwei stromziehende Ausgangsimpulse (offener Kollektor, NPN) für Drehgeschwindigkeits- messung mit Richtungserkennung
  • Gutes Signal-Geräusch Verhältnis
  • Exzellente Langsamlauftüchtigkeit (0.1Hz)
  • Amplitude des Ausgangs nicht abhängig von RPM
  • schnelle Arbeitsgeschwindigkeit, über 20kHz
  • EMI resistent
  • Verpolschutz und Schutz vor Störgrößen
  • breiter Betriebstemperaturbereich:-40°C~+135°C/150°C.

Anwendungen

Automobile und Schwerkraftlastwagen:

  • Nockenwellen- und Kurbelwellengeschwindigkeit und -position
  • Datenübertragungsgeschwindigkeit
  • Tachometer
  • Antriebssteuerung und Blockierschutz

Industrielle Anwendung:

  • Geschwindigkeit eines Kettenrads
  • Geschwindigkeit und Hub des Kettentransportbands
  • Melder einer Abstellvorrichtung
  • Hochgeschwindigkeits- und günstige Schalter
  • Tachometer, Zähler.
Technische Eigenschaften
mehr
Menü schließen
Durchmesser/Schraubengröße: 17,8 (diameter)
Frequenz Bandbreite: over 20kHz
Length: 1000 mm
Betriebstemperatur: -40°C ~+135°C
Ausgangstyp: NPN (OC), two output signals
Versorgungsspannung: 4.5V ~ 24V DC
Anlauf/Abfallszeit: 10µs / 10µs

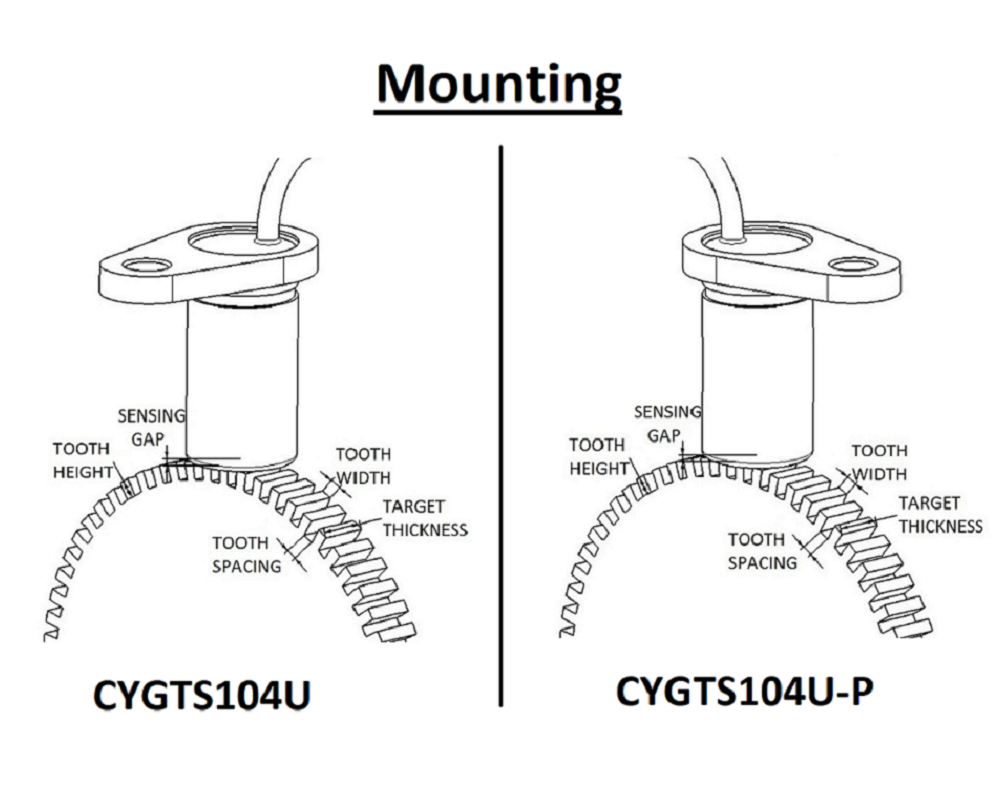

Schaltabstand: 0.5mm ~ 5.0mm
Erkennungsobjekt: ferrous metal targets
Alternative für : Honeywell SNDH Serie
Datenblätter
mehr
Menü schließen
Datenblätter zum Herunterladen:
