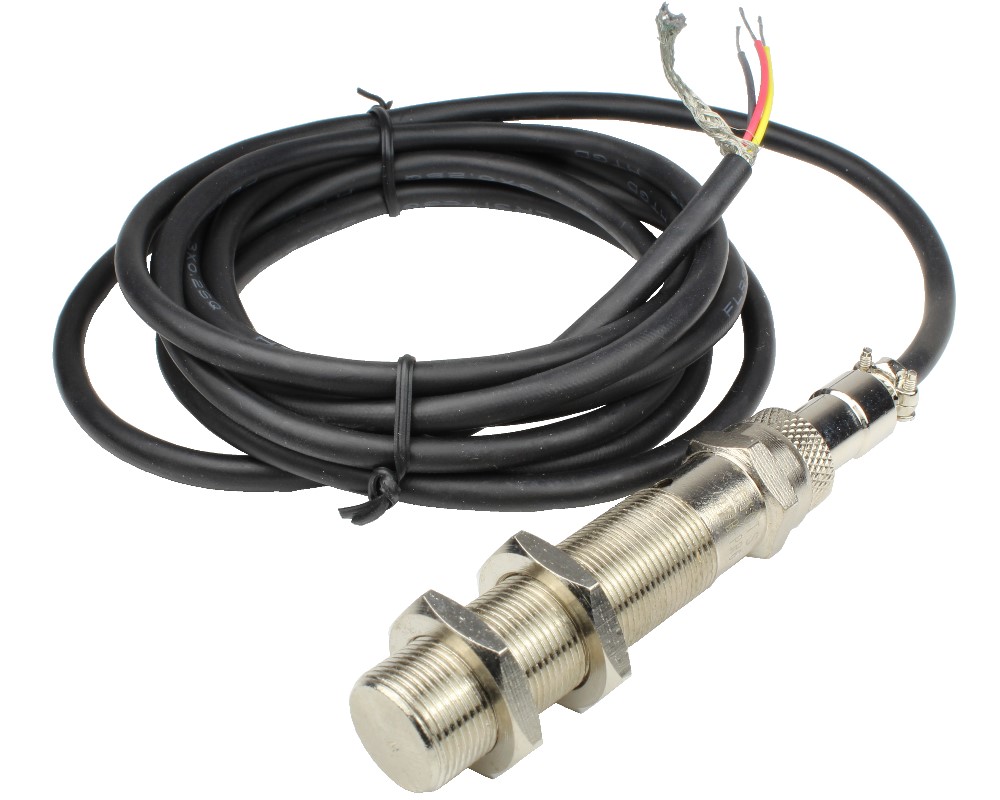

Hall Effekt Zahnradsensor CYGTS212A-PR6, Ausgangssignal: PNP (RC), Versorgungsspannung: 5 V DC

Vorschau: Hall Effekt Zahnradsensor CYGTS212A-PR6, Ausgangssignal: PNP (RC), Versorgungsspannung: 5 V DC Vorschau: Hall Effekt Zahnradsensor CYGTS212A-PR6, Ausgangssignal: PNP (RC), Versorgungsspannung: 5 V DC Vorschau: Hall Effekt Zahnradsensor CYGTS212A-PR6, Ausgangssignal: PNP (RC), Versorgungsspannung: 5 V DC
Hall Effekt Zahnradsensor CYGTS212A-PR6, Ausgangssignal: PNP (RC), Versorgungsspannung: 5 V DC
Hall Effekt Zahnradsensor CYGTS212A-PR6, Ausgangssignal: PNP (RC), Versorgungsspannung: 5 V DC
Hall Effekt Zahnradsensor CYGTS212A-PR6, Ausgangssignal: PNP (RC), Versorgungsspannung: 5 V DC

Dieser Artikel steht derzeit nicht zur Verfügung!
Menge Stückpreis
bis 4 65,14 € *
ab 5 61,18 € *
ab 10 50,11 € *

Preise inkl. MwSt. zzgl. Versandkosten

Artikel nicht auf Lager, Lieferzeit 3-4 Wochen

Beschreibung Technische Eigenschaften Datenblätter
Beschreibung
Die Hall-Effekt Zahnradsensoren CYGTS212 kommen bei berührungsloser Geschwindigkeitsmessung,... mehr
Menü schließen
Hall Effekt Zahnradsensor CYGTS212A-PR6, Ausgangssignal: PNP (RC), Versorgungsspannung: 5 V DC

Die Hall-Effekt Zahnradsensoren CYGTS212 kommen bei berührungsloser Geschwindigkeitsmessung, rotierender, Zahnräder zum Einsatz. Der Messbereich beträgt 1-20000 rpm, das Rechteckausgangssignal kann direkt mit TTL, CMOS-Schaltungen und generell mit Tachometern verbunden werden, um Drehzahlmess- und Kontrollsysteme zu bilden. Die CYGTS Sensoren verwenden die Standard-Zylinder Struktur, sie sind wasser- und staubdicht. Zudem sind sie vor fetthaltigen Verschmutzungen geschützt und arbeiten zuverlässig unter widrigen Umständen. Besonders für Industriekontrollsysteme und für militärische Anwendungen sind sie geeignet.

Sollten Sie andere Kabellängen benötigen, so kontaktieren Sie uns über unseren Kontaktformular.

Messprinzip

CYGTS212 Zahnradsensoren verwenden einen magnetischen, vorgespannten Hall-Effekt-IC um die Drehbewegung des Eisenmetallgetriebes genau zu erfassen. Diese speziell angefertigte Schaltung mit Bias-Magnet ist, zum Schutz und für eine kosteneffektive Installation, mit Metall ummantelt. Dank der fortgeschrittenen Hall-Effekt Messtechnik, können diese Sensoren das Addendum und das Zahn-Tal des rotierenden Zahnrades erkennen und dies in ein Rechteck-Ausgangssignal umwandeln. Entsprechend einem Paar von Addendum und Zahn-Tal, ist der Sensor in der Lage eine Periode eines Rechtecksignals ausgeben (Umwandlungsverhältnis K=1). Die Hall-Effekt Geschwindigkeitssensoren können für Messgeräte mit einem Modul ≥0.5mm verwendet werden.

Eigenschaften

  • Detektieren eisenhaltiger Metallgegenstände
  • digitaler, stromziehender Ausgang (RC)
  • Gutes Signal-Rausch Verhältnis
  • Exzellente Langsamlauftüchtigkeit
  • Amplitude des Ausgangs unabhängig von RPM
  • Verpolschutz und Schutz vor Kurzschluss am Ausgang

Anwendungen

Automobile und Schwerkraftlastwagen:

  • Nockenwellen- und Kurbelwellengeschwindigkeit und -position
  • Datenübertragungsgeschwindigkeit
  • Tachometer, Zähler
  • Antriebssteuerung und Blockierschutz

Industrielle Anwendung:

  • Geschwindigkeit eines Kettenrads
  • Geschwindigkeit und Hub des Kettentransportbands
  • Melder einer Abstellvorrichtung
  • Hochgeschwindigkeits- und günstige Schalter
  • Tachometer, Zähler.
Technische Eigenschaften
mehr
Menü schließen
Durchmesser/Schraubengröße: M16x1mm
Frequenz Bandbreite: 1Hz ~ 20kHz
Betriebstemperatur: -40°C ~ +125°C
Ausgangstyp: PNP (RC)
Versorgungsspannung: +5 V DC
Anlauf/Abfallszeit: 2µs / 2µs
Schaltabstand: typ. <3mm
Erkennungsobjekt: ferrous metal targets
Datenblätter
mehr
Menü schließen
Datenblätter zum Herunterladen:
