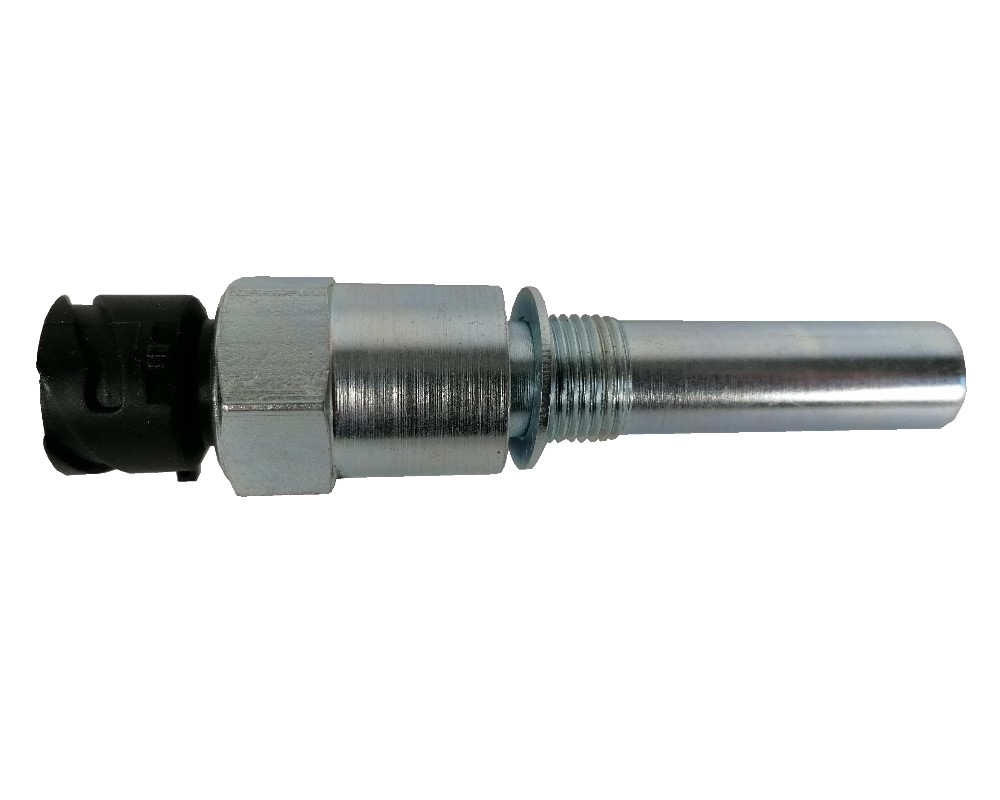

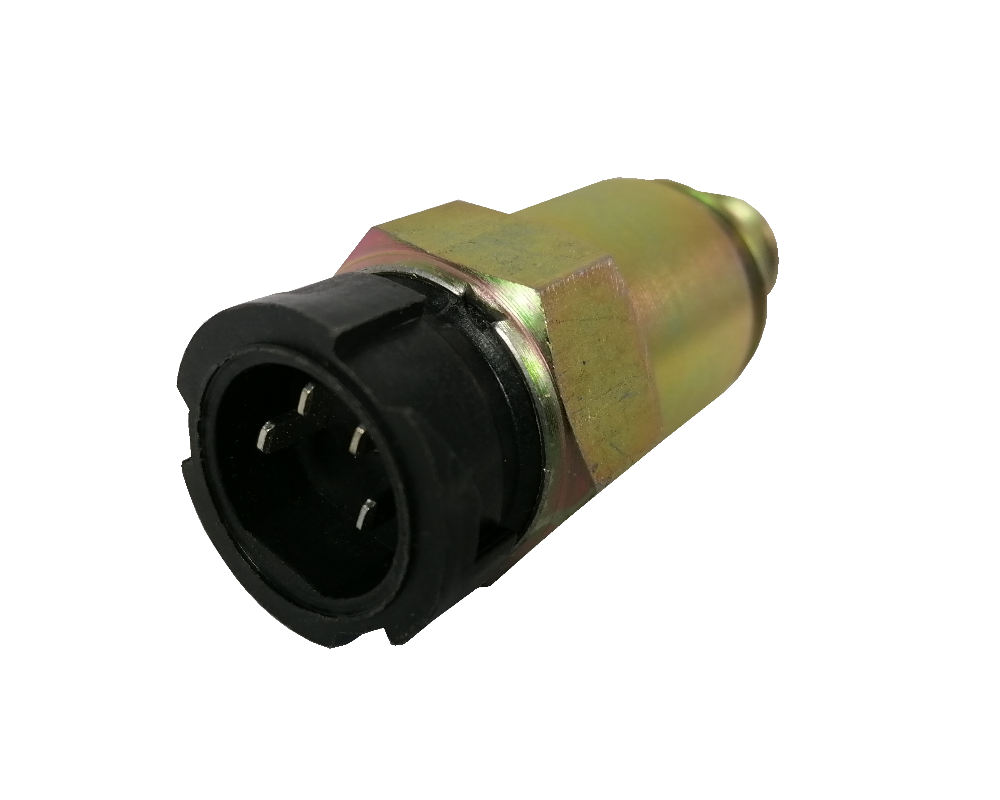

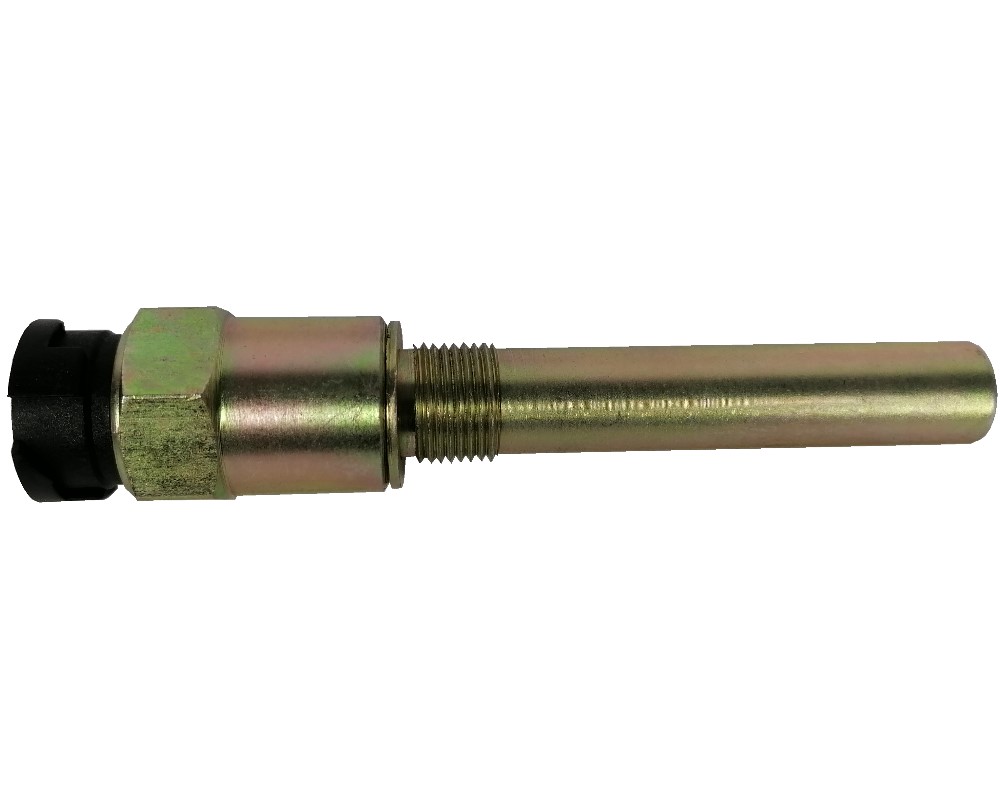

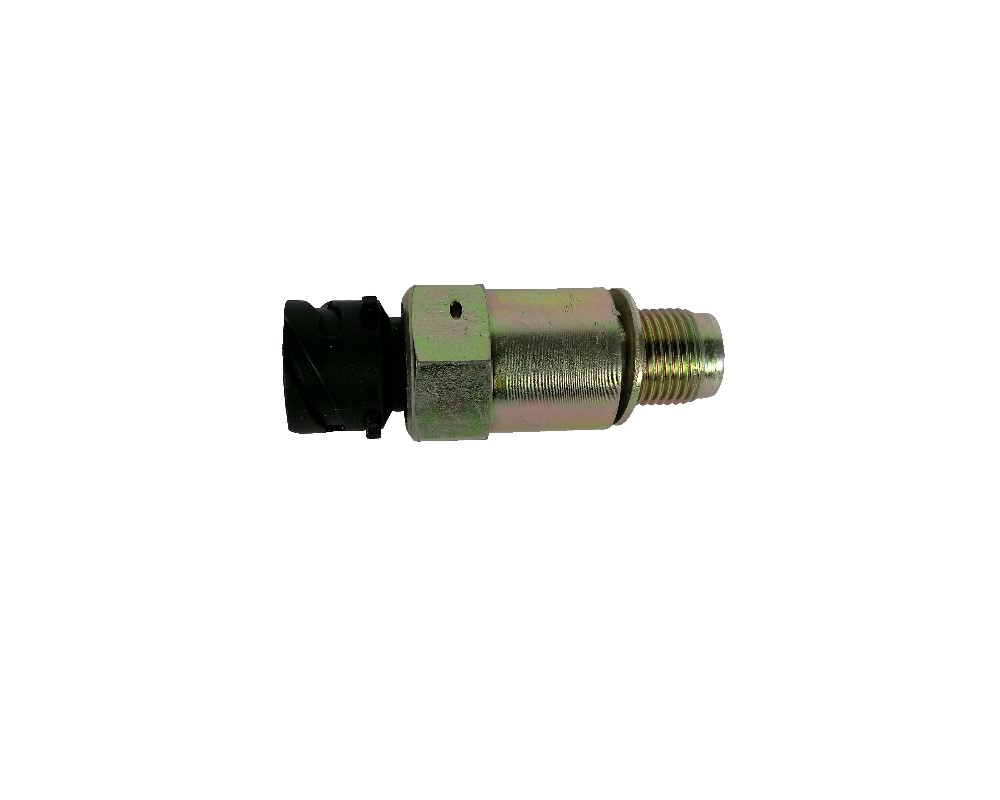

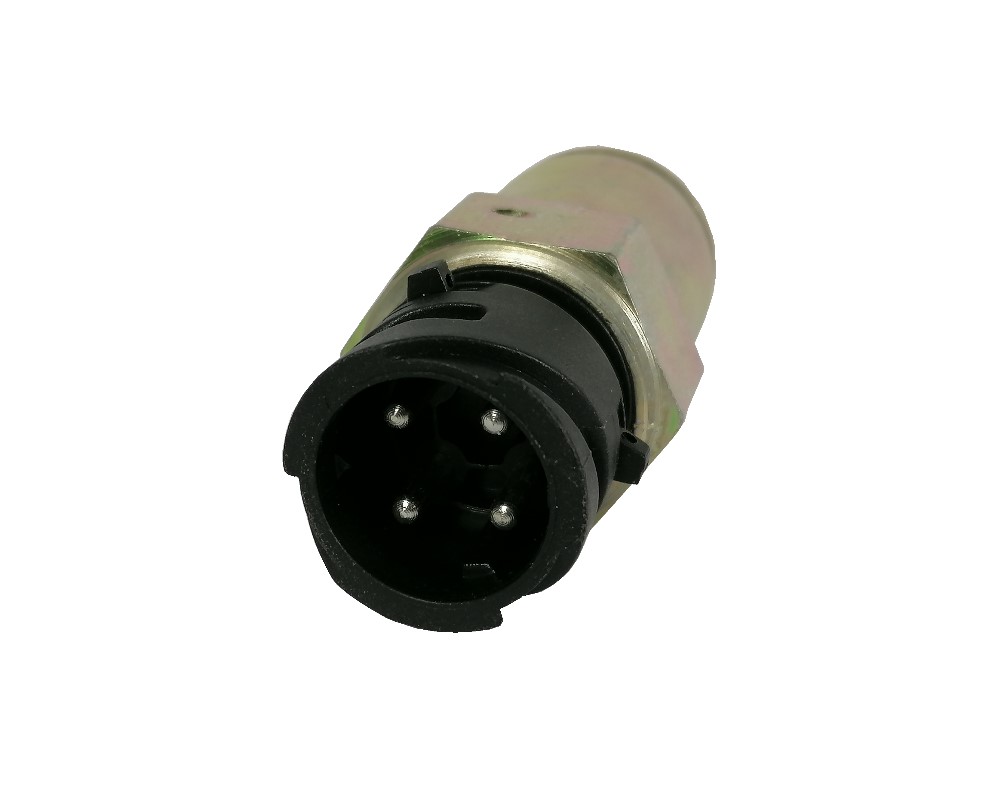

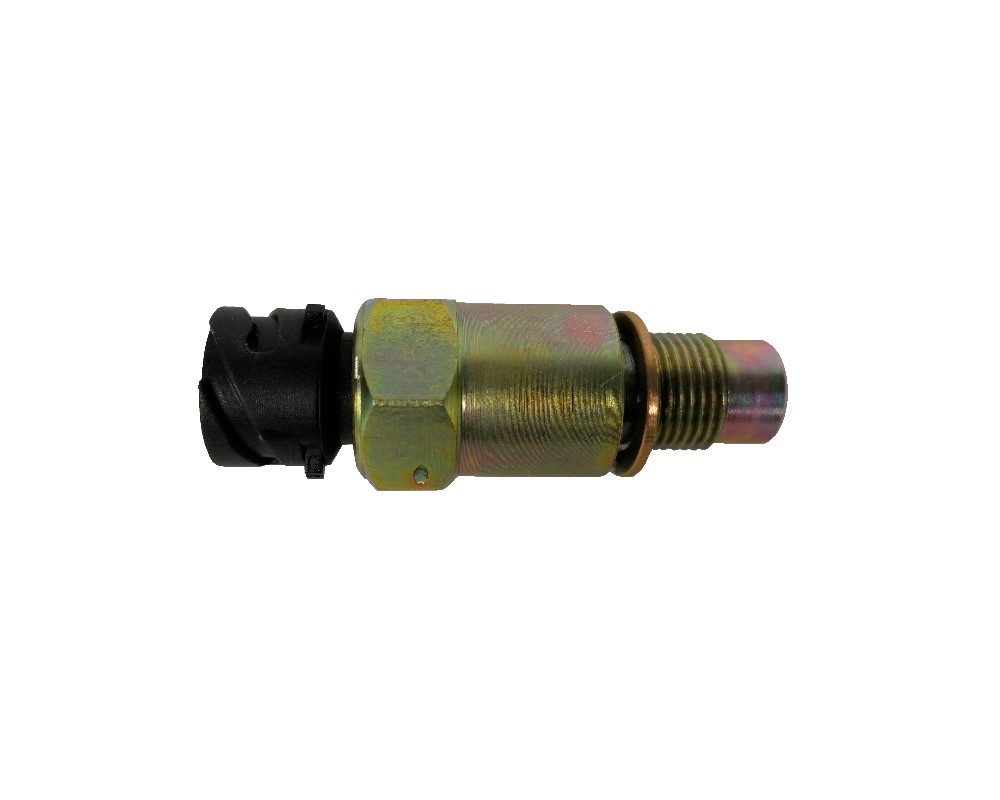

Hall-Effekt Zahnradsensor CYGTS99, Ausgangssignal: NPN (OC), Stromversorgung: 4.5 V ~ 24 V DC, Alternative für: VDO Sensoren

Vorschau: Hall-Effekt Zahnradsensor CYGTS99, Ausgangssignal: NPN (OC), Stromversorgung: 4.5 V ~ 24 V DC, Alternative für: VDO Sensoren Vorschau: Hall-Effekt Zahnradsensor CYGTS99, Ausgangssignal: NPN (OC), Stromversorgung: 4.5 V ~ 24 V DC, Alternative für: VDO Sensoren Vorschau: Hall-Effekt Zahnradsensor CYGTS99, Ausgangssignal: NPN (OC), Stromversorgung: 4.5 V ~ 24 V DC, Alternative für: VDO Sensoren Vorschau: Hall-Effekt Zahnradsensor CYGTS99, Ausgangssignal: NPN (OC), Stromversorgung: 4.5 V ~ 24 V DC, Alternative für: VDO Sensoren Vorschau: Hall-Effekt Zahnradsensor CYGTS99, Ausgangssignal: NPN (OC), Stromversorgung: 4.5 V ~ 24 V DC, Alternative für: VDO Sensoren Vorschau: Hall-Effekt Zahnradsensor CYGTS99, Ausgangssignal: NPN (OC), Stromversorgung: 4.5 V ~ 24 V DC, Alternative für: VDO Sensoren Vorschau: Hall-Effekt Zahnradsensor CYGTS99, Ausgangssignal: NPN (OC), Stromversorgung: 4.5 V ~ 24 V DC, Alternative für: VDO Sensoren Vorschau: Hall-Effekt Zahnradsensor CYGTS99, Ausgangssignal: NPN (OC), Stromversorgung: 4.5 V ~ 24 V DC, Alternative für: VDO Sensoren
Hall-Effekt Zahnradsensor CYGTS99, Ausgangssignal: NPN (OC), Stromversorgung: 4.5 V ~ 24 V DC, Alternative für: VDO Sensoren
Hall-Effekt Zahnradsensor CYGTS99, Ausgangssignal: NPN (OC), Stromversorgung: 4.5 V ~ 24 V DC, Alternative für: VDO Sensoren
Hall-Effekt Zahnradsensor CYGTS99, Ausgangssignal: NPN (OC), Stromversorgung: 4.5 V ~ 24 V DC, Alternative für: VDO Sensoren
Hall-Effekt Zahnradsensor CYGTS99, Ausgangssignal: NPN (OC), Stromversorgung: 4.5 V ~ 24 V DC, Alternative für: VDO Sensoren
Hall-Effekt Zahnradsensor CYGTS99, Ausgangssignal: NPN (OC), Stromversorgung: 4.5 V ~ 24 V DC, Alternative für: VDO Sensoren
Hall-Effekt Zahnradsensor CYGTS99, Ausgangssignal: NPN (OC), Stromversorgung: 4.5 V ~ 24 V DC, Alternative für: VDO Sensoren
Hall-Effekt Zahnradsensor CYGTS99, Ausgangssignal: NPN (OC), Stromversorgung: 4.5 V ~ 24 V DC, Alternative für: VDO Sensoren
Hall-Effekt Zahnradsensor CYGTS99, Ausgangssignal: NPN (OC), Stromversorgung: 4.5 V ~ 24 V DC, Alternative für: VDO Sensoren

Menge Stückpreis
bis 4 25,83 € *
ab 5 23,68 € *
ab 10 21,53 € *

Preise inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
     für Mengen bis zum verfügbaren Bestand von 23 St. (3-4 Wo. sonst)

Length:

Pin Type:

Beschreibung Technische Eigenschaften Datenblätter Produktsicherheits-Information
Beschreibung
Der CYGTS99 Hall-Effekt Zahnradsensor verwendet einen Bias-Magnet und einen Halleffekt IC... mehr
Menü schließen
Hall-Effekt Zahnradsensor CYGTS99, Ausgangssignal: NPN (OC), Stromversorgung: 4.5 V ~ 24 V DC, Alternative für: VDO Sensoren

Der CYGTS99 Hall-Effekt Zahnradsensor verwendet einen Bias-Magnet und einen Halleffekt IC (integrierter Schaltung), um die Drehbewegungen eines eisenhaltigen Messzahnrads präzise zu detektieren. Dieser Zahnradsensor IC ist mit dem Magneten und einem diskreten Kondensator, zum Schutz vor Umwelteinflüssen und zur kostengünstigen Installation, in Kunststoff versiegelt. Der Zahnradsensor IC arbeitet dabei mit der Detektion des Spitzwertes des Magnetfeldes. Das Gerät arbeitet unter einer Versorgungsspannung von 6V bis 24VDC und besitzt einen standardmäßigen Verpolschutz der Versorgungsspannung. Dadurch wird der Sensor nicht beschädigt, falls er versehentlich in die falsche Richtung verdrahtet wird. Das Ausgangsignal ist digital und stromziehend (offener Kollektor).

Eigenschaften

  • Detektieren eisenhaltiger Metallgegenstände
  • digitaler, stromziehender Ausgang (RC)
  • Gutes Signal-Geräusch Verhältnis
  • Exzellente Langsamlauftüchtigkeit
  • Amplitude des Ausgangs nicht abhängig von RPM
  • schnelle Arbeitsgeschwindigkeit, über 15kHz
  • EMI resistent
  • Verpolschutz und Schutz vor Störgrößen
  • breiter Betriebstemperaturbereich: -40°C ~ +135°C.

Anwendungen

Automobile und Schwerkraftlastwagen:

  • Nockenwellen- und Kurbelwellengeschwindigkeit und -position
  • Datenübertragungsgeschwindigkeit
  • Tachometer
  • Antriebssteuerung und Blockierschutz

Industrielle Anwendung:

  • Geschwindigkeit eines Kettenrads
  • Geschwindigkeit und Hub des Kettentransportbands
  • Melder einer Abstellvorrichtung
  • Hochgeschwindigkeits- und günstige Schalter
  • Tachometer, Zähler.
Technische Eigenschaften
mehr
Menü schließen
Length: L: 19,8 mm, L: 25 mm, L: 35 mm, L: 63,2 mm, L: 90 mm, L: 115 mm
Betriebstemperatur: -40°C ~+135°C
Ausgangstyp: NPN (OC)
Versorgungsspannung: 6.0V ~ 24V DC
Anlauf/Abfallszeit: 10µs / 2µs
Schaltabstand: 1.0mm ~ 2.0mm
Erkennungsobjekt: ferrous metal targets
Alternative für : Siemens VDO Sensors
Pin type: Flat, Round
Datenblätter
mehr
Menü schließen
Datenblätter zum Herunterladen:
Produktsicherheits-Information
Daten zum Produkthersteller mehr
Menü schließen

Hersteller:

Unternehmensname: ChenYang Technologies GmbH & Co.KG

Adresse: Markt Schwabener Str. 8; 85464 Finsing; Deutschland

E-Mail: info@chenyang.de

Telefon: +49 8121 2574100
