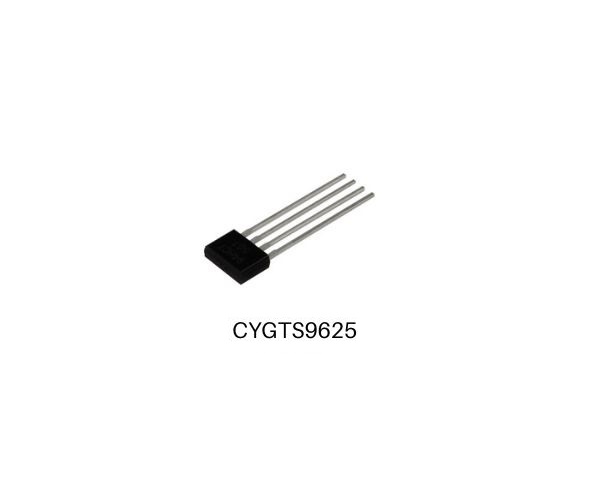

Hochempfindlicher Differenzial-Zahnradsensor IC CYGTS9625, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC

Vorschau: Hochempfindlicher Differenzial-Zahnradsensor IC CYGTS9625, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC Vorschau: Hochempfindlicher Differenzial-Zahnradsensor IC CYGTS9625, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC Vorschau: Hochempfindlicher Differenzial-Zahnradsensor IC CYGTS9625, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC Vorschau: Hochempfindlicher Differenzial-Zahnradsensor IC CYGTS9625, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC Vorschau: Hochempfindlicher Differenzial-Zahnradsensor IC CYGTS9625, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC Vorschau: Hochempfindlicher Differenzial-Zahnradsensor IC CYGTS9625, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC Vorschau: Hochempfindlicher Differenzial-Zahnradsensor IC CYGTS9625, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC Vorschau: Hochempfindlicher Differenzial-Zahnradsensor IC CYGTS9625, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC
Hochempfindlicher Differenzial-Zahnradsensor IC CYGTS9625, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC
Hochempfindlicher Differenzial-Zahnradsensor IC CYGTS9625, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC
Hochempfindlicher Differenzial-Zahnradsensor IC CYGTS9625, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC
Hochempfindlicher Differenzial-Zahnradsensor IC CYGTS9625, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC
Hochempfindlicher Differenzial-Zahnradsensor IC CYGTS9625, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC
Hochempfindlicher Differenzial-Zahnradsensor IC CYGTS9625, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC
Hochempfindlicher Differenzial-Zahnradsensor IC CYGTS9625, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC
Hochempfindlicher Differenzial-Zahnradsensor IC CYGTS9625, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC

Menge Stückpreis
bis 9 2,45 € *
ab 10 2,05 € *
ab 20 1,70 € *
ab 50 1,55 € *
ab 100 1,48 € *
ab 200 1,40 € *
ab 500 1,33 € *
ab 1000 1,27 € *
ab 3000 1,20 € *
ab 5000 1,17 € *
ab 10000 1,13 € *
ab 50000 1,09 € *
ab 100000 1,06 € *
ab 600000 1,02 € *

Preise inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
     für Mengen bis zum verfügbaren Bestand von 2590 St. (3-4 Wo. sonst)

Beschreibung Technische Eigenschaften Datenblätter Produktsicherheits-Information
Beschreibung
Der Hall-Effekt Differenzialzahnradsensor IC CYGTS9625 bietet hohe Sensitivität, hervorragene... mehr
Menü schließen
Hochempfindlicher Differenzial-Zahnradsensor IC CYGTS9625, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC

Der Hall-Effekt Differenzialzahnradsensor IC CYGTS9625 bietet hohe Sensitivität, hervorragene Temperaturstabilität und symmetrischen Schwellenstrom, um stabile Tastverhältnisse zu gewährleisten. Der CYGTS9625 ist insbesondere für Rotationsgeschwindigkeitsmessung in Anwendungen mit ferromagnetischen Zahnräder wie Antiblockiersysteme, Übertragungsgeschwindigkeit, Kurbelwellengeschwindigkeit, usw. geeignet. Die integrierte Schaltung, die auf den Hall-Effekt-Prinzip basiert, reagiert auf differenzielle Magnetfeldänderungen, die durch die Rotation von Ringmagneten oder eisenhaltige Objekte, die magnetisch gekoppelt sind, entstehen. Damit sendet die Schaltung ein digitales Signal aus, dessen Frequenz proprotional zur Rotationsgeschwindigkeit ist. Der IC besitzt ein 4-Pin SIP Gehäuse, welches bleifrei ist und eine matte Blechrahmenbeschichtung besitzt.

Produkteigenschaften

  • Integrierte Filterkapazität

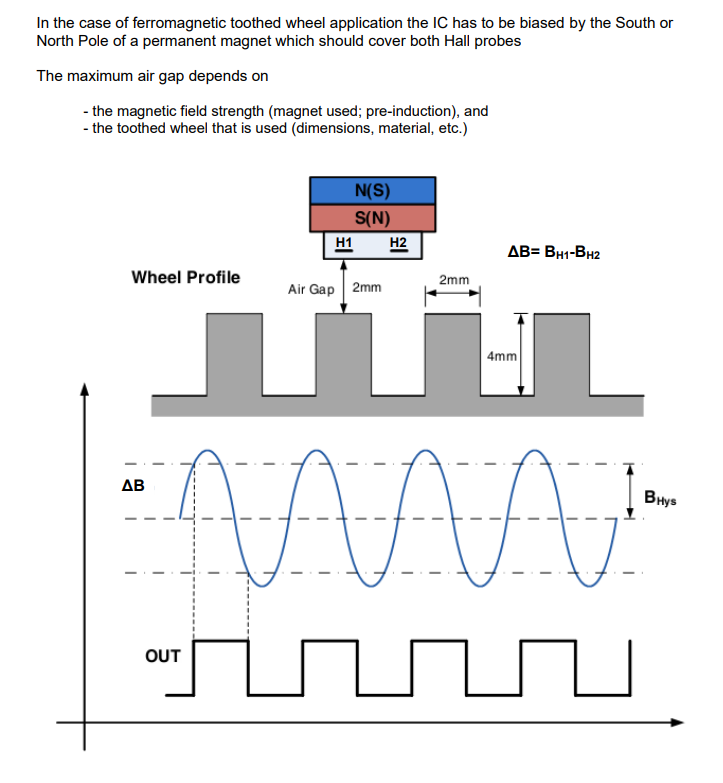

  • Vorinduktion des Nord- und Südpols möglich
  • Großer Luftspalt
  • Versorgungsspannungsbereich zwischen 3.8V und 24V
  • Breiter Betriebstemperaturbereich zwischen -40°C und150°C
  • Output sowohl mit TTL- als auch mit CMOS-Logikeinheiten kompatibel
  • Schutzt vor Überspannung in allen PIN's
  • Rückstromschutz im Versorgungsspannungs-PIN (VDD)
  • Output-Schutz gegen elektrische Störungen

Anwendungen

Automobile und Schwerkraftlastwagen:

  • Nockenwellen- und Kurbelwellengeschwindigkeit und -position
  • Datenübertragungsgeschwindigkeit
  • Tachometer
  • Antriebssteuerung und Blockierschutz

Industrielle Anwendung:

  • Geschwindigkeit eines Kettenrads
  • Geschwindigkeit und Hub des Kettentransportbands
  • Melder einer Abstellvorrichtung
  • Hochgeschwindigkeits- und günstige Schalter
  • Tachometer, Zähler.
Technische Eigenschaften
mehr
Menü schließen

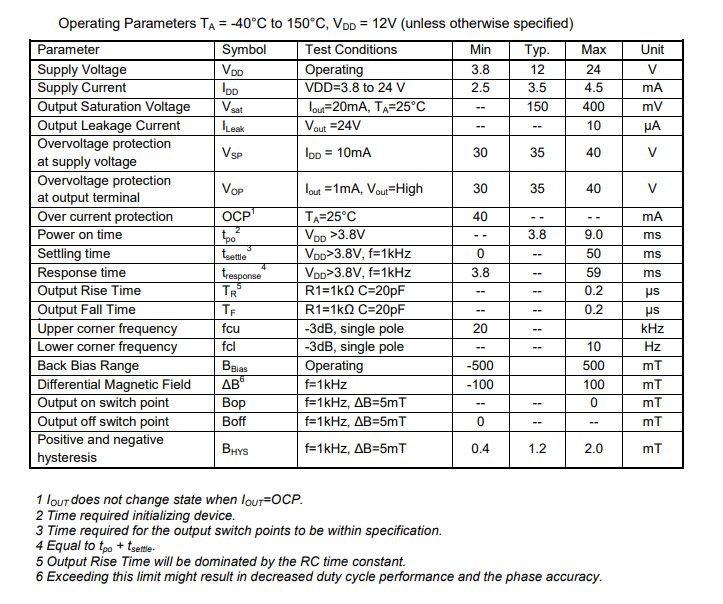

Betriebstemperatur: -40°C~ +150°C
Ausgangssignal: Single NPN Voltage
Versorgungsspannung: 3.8V ~ 24V DC
Anlauf/Abfallszeit: 0.2µs / 0.2µs
Vormagnetisierungsfeld: -500~500mT

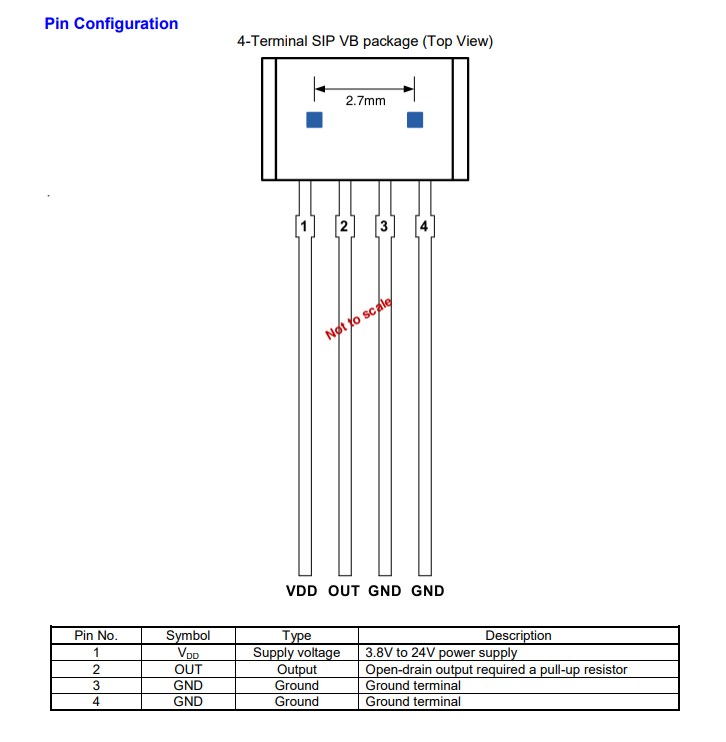

Gehäuse/Größe: SIP4/5.13x3.60x1.60mm
Schaltabstand: 0.2mm ~ 2.0mm
Datenblätter
mehr
Menü schließen
Datenblätter zum Herunterladen:
Produktsicherheits-Information
Daten zum Produkthersteller mehr
Menü schließen

Hersteller:

Unternehmensname: ChenYang Technologies GmbH & Co.KG

Adresse: Markt Schwabener Str. 8; 85464 Finsing; Deutschland

E-Mail: info@chenyang.de

Telefon: +49 8121 2574100
