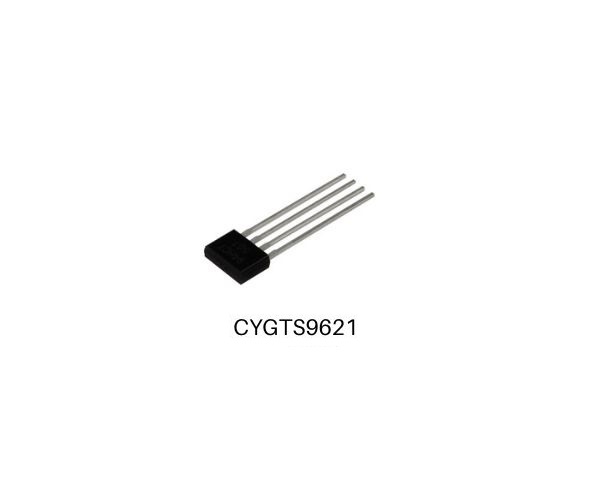

Hochpräziser Differenzdrehzahlsensor IC CYGTS9621 mit Nulldurchgangssignal, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC

Vorschau: Hochpräziser Differenzdrehzahlsensor IC CYGTS9621 mit Nulldurchgangssignal, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC Vorschau: Hochpräziser Differenzdrehzahlsensor IC CYGTS9621 mit Nulldurchgangssignal, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC Vorschau: Hochpräziser Differenzdrehzahlsensor IC CYGTS9621 mit Nulldurchgangssignal, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC Vorschau: Hochpräziser Differenzdrehzahlsensor IC CYGTS9621 mit Nulldurchgangssignal, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC Vorschau: Hochpräziser Differenzdrehzahlsensor IC CYGTS9621 mit Nulldurchgangssignal, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC Vorschau: Hochpräziser Differenzdrehzahlsensor IC CYGTS9621 mit Nulldurchgangssignal, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC
Hochpräziser Differenzdrehzahlsensor IC CYGTS9621 mit Nulldurchgangssignal, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC
Hochpräziser Differenzdrehzahlsensor IC CYGTS9621 mit Nulldurchgangssignal, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC
Hochpräziser Differenzdrehzahlsensor IC CYGTS9621 mit Nulldurchgangssignal, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC
Hochpräziser Differenzdrehzahlsensor IC CYGTS9621 mit Nulldurchgangssignal, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC
Hochpräziser Differenzdrehzahlsensor IC CYGTS9621 mit Nulldurchgangssignal, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC
Hochpräziser Differenzdrehzahlsensor IC CYGTS9621 mit Nulldurchgangssignal, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC

Menge Stückpreis
bis 9 2,45 € *
ab 10 2,05 € *
ab 20 1,70 € *
ab 50 1,55 € *
ab 100 1,48 € *
ab 200 1,40 € *
ab 500 1,33 € *
ab 1000 1,27 € *
ab 3000 1,20 € *
ab 5000 1,17 € *
ab 10000 1,13 € *
ab 50000 1,09 € *
ab 100000 1,06 € *
ab 600000 1,02 € *

Preise inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
     für Mengen bis zum verfügbaren Bestand von 562 St. (3-4 Wo. sonst)

Beschreibung Technische Eigenschaften Datenblätter
Beschreibung
Der Hall-Effekt Differenzialzahnradsensor IC CYGTS9621 bietet hohe Sensitivität, hervorragene... mehr
Menü schließen
Hochpräziser Differenzdrehzahlsensor IC CYGTS9621 mit Nulldurchgangssignal, Ausgangssignal: Single NPN Voltage, Versorgungsspannung: 3.8 V ~ 24 V DC

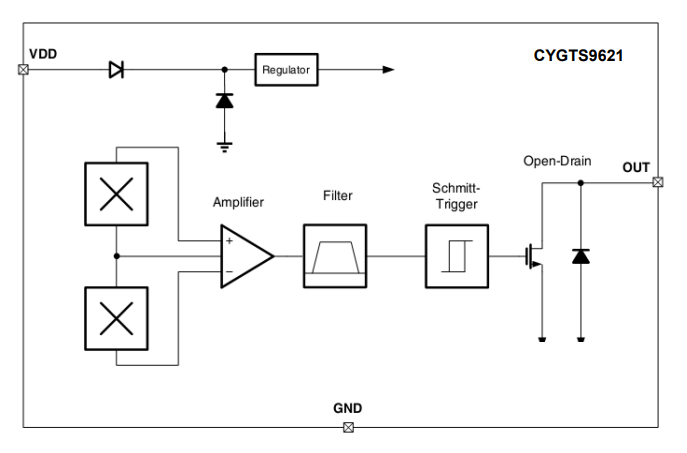

Der Hall-Effekt Differenzialzahnradsensor IC CYGTS9621 bietet hohe Sensitivität, hervorragene Temperaturstabilität und symmetrischen Schwellenstrom, um stabile Tastverhältnisse zu gewährleisten. Der CYGTS9621 ist insbesondere für Rotationsgeschwindigkeitsmessung in Anwendungen mit ferromagnetischen Zahnräder wie Antiblockiersysteme, Übertragungsgeschwindigkeit, Kurbelwellengeschwindigkeit, usw. geeignet. Die integrierte Schaltung, die auf den Hall-Effekt-Prinzip basiert, reagiert auf differenzielle Magnetfeldänderungen, die durch die Rotation von Ringmagneten oder eisenhaltige Objekte, die magnetisch gekoppelt sind, entstehen. Damit sendet die Schaltung ein digitales Signal aus, dessen Frequenz proprotional zur Rotationsgeschwindigkeit ist. Ein Differenzial-Hall-IC wird nicht durch radiale Vibrationen innerhalb des effektiven Luftspalts des Sensors beeinflusst und benötigt eine externe Signalverarbeitung.

Produkteigenschaften

  • Integrierte Filterkapazität
  • Präziser absoluter Nulldurchgangsschaltpunkt
  • Vorinduktion des Nord- und Südpols möglich
  • Großer Luftspalt
  • Versorgungsspannungsbereich zwischen 3.8V und 24V
  • Breiter Betriebstemperaturbereich zwischen -40°C und150°C
  • Schutzt vor Überspannung in allen PIN's
  • Rückstromschutz im Versorgungsspannungs-PIN (VDD)

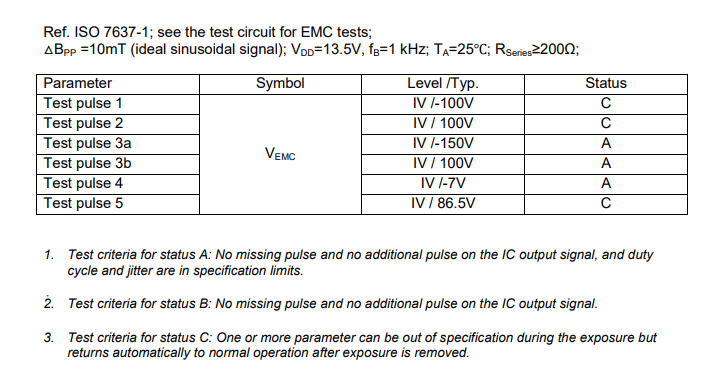

  • Output-Schutz gegen elektrische Störungen

Anwendungen

Automobile und Schwerkraftlastwagen:

  • Nockenwellen- und Kurbelwellengeschwindigkeit und -position
  • Datenübertragungsgeschwindigkeit
  • Tachometer
  • Antriebssteuerung und Blockierschutz

Industrielle Anwendung:

  • Geschwindigkeit eines Kettenrads
  • Geschwindigkeit und Hub des Kettentransportbands
  • Melder einer Abstellvorrichtung
  • Hochgeschwindigkeits- und günstige Schalter
  • Tachometer, Zähler.
Technische Eigenschaften
mehr
Menü schließen

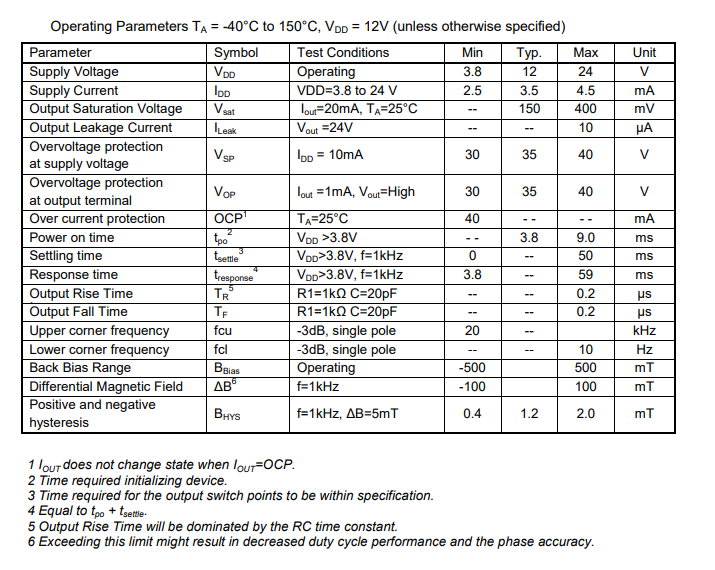

Ausgangssignal: Single NPN Voltage
Versorgungsspannung: 3.8V ~ 24V DC
Anlauf/Abfallszeit: 0.2µs / 0.2µs
Vormagnetisierungsfeld: -500~500mT

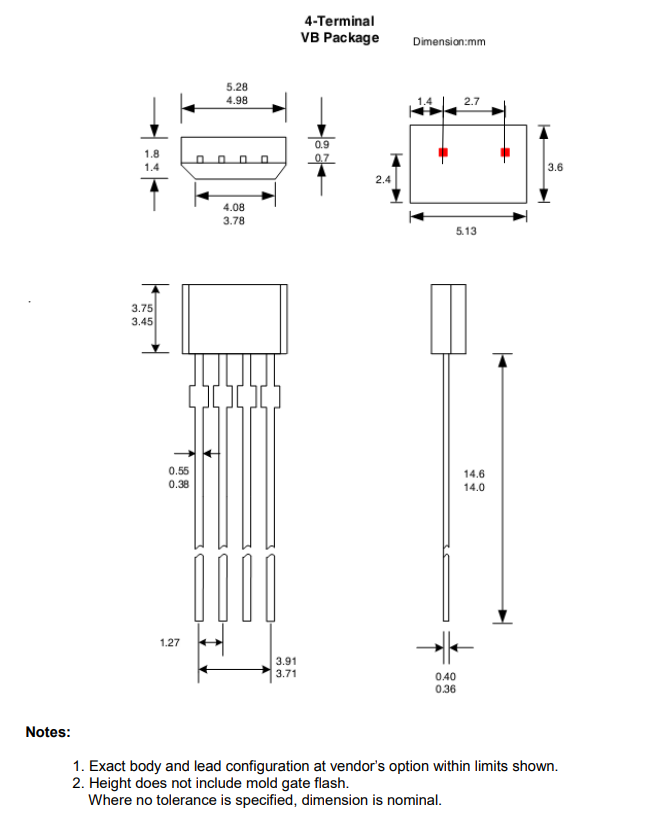

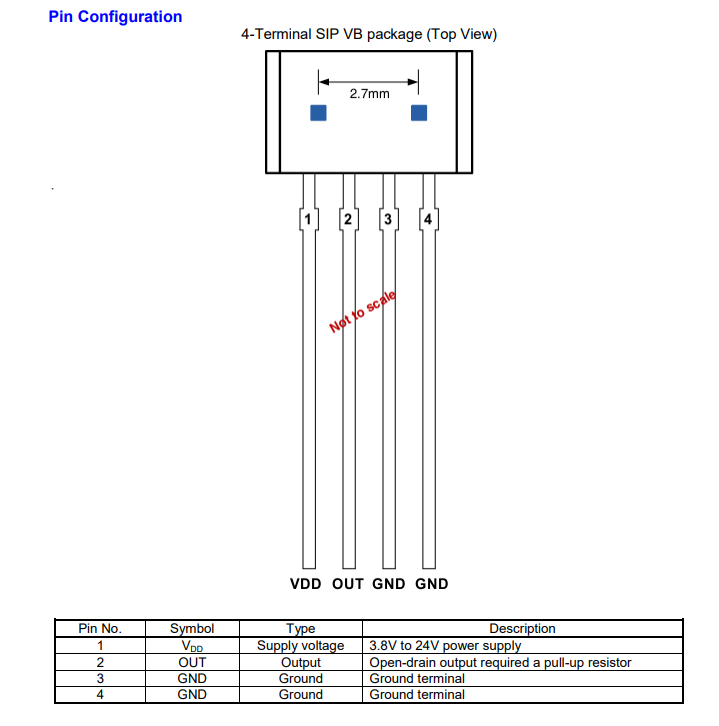

Gehäuse/Größe: SIP4/5.13x3.60x1.60mm
Betriebstemperatur: -40°C ~ +150°C
Schaltabstand: 0.2mm ~ 2.2mm
Datenblätter
mehr
Menü schließen
Datenblätter zum Herunterladen:
