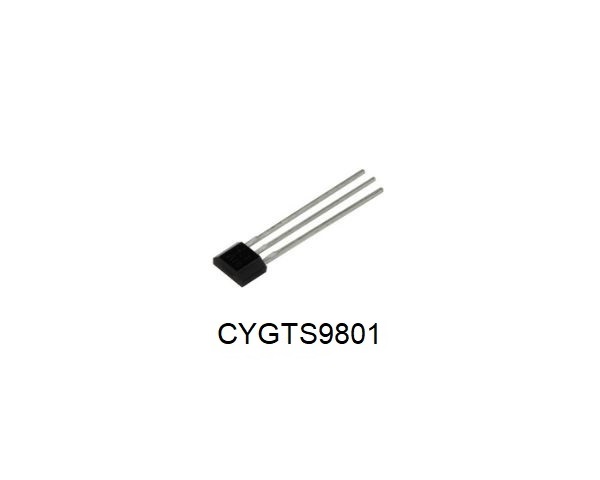

Selbsteinstellender Hall Effekt Zahnradsensor IC CYGTS9801, Ausgangssignal: Einzelne NPN Spannung, Versorgungsspannung: 4,5 V ~ 24 V DC

Menge Stückpreis
bis 9 2,82 € *
ab 10 2,36 € *
ab 20 1,96 € *
ab 50 1,79 € *
ab 100 1,70 € *
ab 200 1,61 € *
ab 500 1,54 € *
ab 1000 1,46 € *
ab 3000 1,38 € *
ab 5000 1,34 € *
ab 10000 1,30 € *
ab 50000 1,26 € *
ab 100000 1,21 € *
ab 600000 1,18 € *

Preise inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
     für Mengen bis zum verfügbaren Bestand von 1533 St. (3-4 Wo. sonst)

Der Sensor CYGTS9801 ist ein anspruchsvoller Hall-Effekt Zahnradsensor IC, mit einem auf dem... mehr
Selbsteinstellender Hall Effekt Zahnradsensor IC CYGTS9801, Ausgangssignal: Einzelne NPN Spannung, Versorgungsspannung: 4,5 V ~ 24 V DC

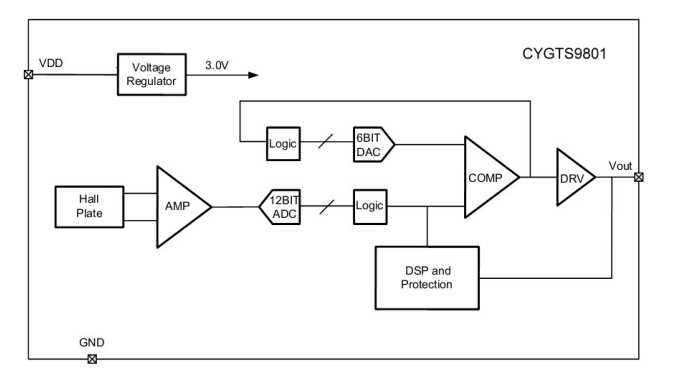

Der Sensor CYGTS9801 ist ein anspruchsvoller Hall-Effekt Zahnradsensor IC, mit einem auf dem Chip verbauten 12-Bit A/D Wandler und einer Logik, die eine digitale Abtastungs- und Halteschaltung darstellt. Ein separater 6-Bit-D/A-Wandler stellt eine feste Hysterese ein. Der Sensor hat keine Chopper-Verzögerung. Er verwendet eine einzelne Hall-Platte, die resistent gegen rotierende Ausrichtungsprobleme ist. Der Bias-Magnet kann 1000GS bis 4000Gs aufweisen. Wird das Signal abgetastet, erkennt die Logik eine Erhöhung oder Verringerung der Flussdichte. Der Ausgang wird auf BOP eingeschaltet, nachdem der magnetische Fluss den Höhepunkt erreicht und um einen Betrag gleich der Hysterese gesenkt hat. Ebenso wird der Ausgang auf BRP ausgeschaltet, nachdem der Fluss den Minimalwert erreicht und um einen Zusatzbetrag gleich der Hysterese zugenommen hat.

Eigenschaften

  • Hohe Empfindlichkeit
  • Digitales Ausgangssignal
  • NULL-Drehzahlerfassung
  • Kurzschluss-Schutz
  • Unempfindlich gegen Orientierung
  • Breiter Betriebsspannungsbereich
  • Selbsteinstellender magnetischer Bereich
  • Integrierter 12 Bit A/D-Wandler
  • Hoher Drehgeschwindigkeitsbetrieb
  • Keine Chopper-Verzögerungs-Anwendungen
  • RoHS-konform

Anwendungen

Automobile und Schwerkraftlastwagen:

  • Nockenwellen- und Kurbelwellengeschwindigkeit und -position
  • Datenübertragungsgeschwindigkeit
  • Tachometer
  • Antriebssteuerung und Blockierschutz

Industrielle Anwendung:

  • Geschwindigkeit eines Kettenrads
  • Geschwindigkeit und Hub des Kettentransportbands
  • Melder einer Abstellvorrichtung
  • Hochgeschwindigkeits- und günstige Schalter
  • Tachometer, Zähler.

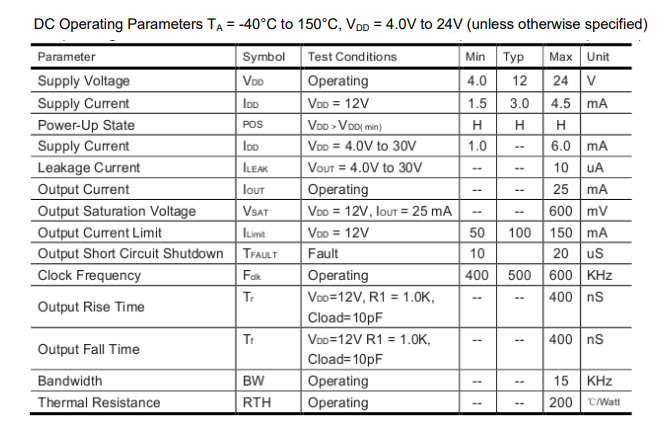

Betriebstemperatur: -40°C~ +150°C
Versorgungsspannung: 4.5V ~ 24V DC
Ausgangssignal: Single NPN Voltage
Anlauf/Abfallszeit: 0.4µs/0.4µs

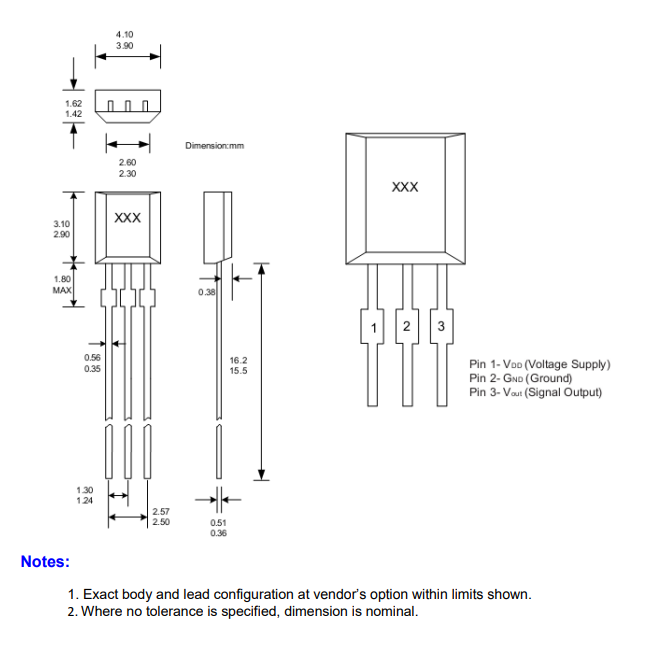

Gehäuse/Größe: SIP3/4.0x3.0x1.5mm
Schaltabstand: 1.0mm ~ 3.0mm
Vormagnetisierungsfeld: 100~400mT
