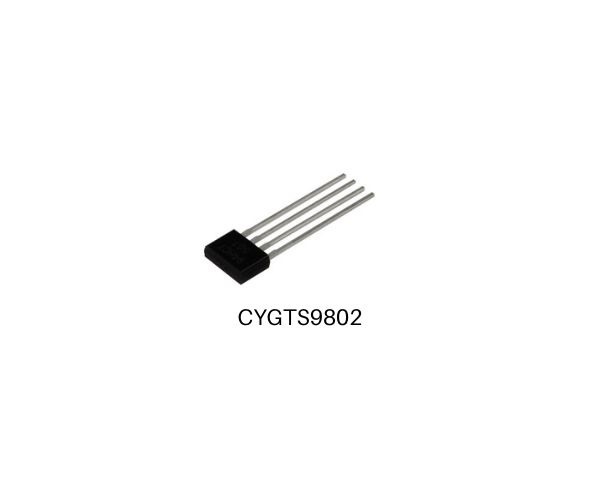

Selbsteinstellender Hall Effekt Zahnradsensor IC CYGTS9802 mit komplementär- Ausgang, Ausgangssignal: Komplementärer Spannungsausgang, Versorgungsspannung: 4 V ~ 24 V DC
Menge | Stückpreis |
---|---|
bis 9 | 3,13 € * |
ab 10 | 2,61 € * |
ab 20 | 2,18 € * |
ab 50 | 1,98 € * |
ab 100 | 1,88 € * |
ab 200 | 1,80 € * |
ab 500 | 1,70 € * |
ab 1000 | 1,62 € * |
ab 3000 | 1,54 € * |
ab 5000 | 1,49 € * |
ab 10000 | 1,44 € * |
ab 50000 | 1,40 € * |
ab 100000 | 1,34 € * |
ab 600000 | 1,31 € * |
Preise inkl. MwSt. zzgl. Versandkosten
Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
 für Mengen bis zum verfügbaren Bestand von 2 St. (3-4 Wo. sonst)
- Artikel-Nr.: CYGTS9802
- Serien-Nr.: CYGTS9802
- Anfrage zum Artikel
- Data Sheet Download
- Data Sheet Download (German)

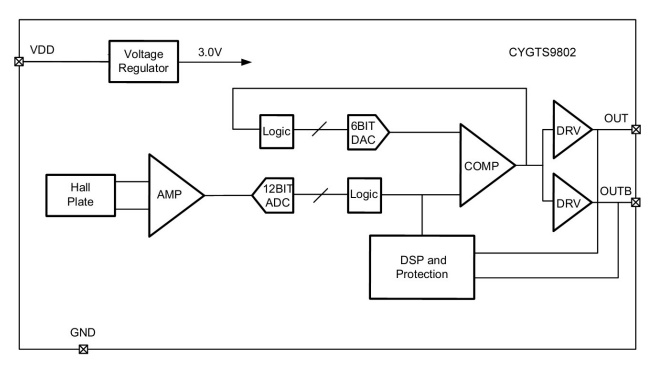

Der Sensor CYGTS9802 ist ein anspruchsvoller Hall-Effekt Zahnradsensor IC, mit einem auf dem Chip verbauten 12-Bit A/D Wandler und einer Logik, die eine digitale Abtastungs- und Halteschaltung darstellt. Ein separater 6-Bit-D/A-Wandler stellt eine feste Hysterese ein. Der Sensor hat keine Chopper-Verzögerung. Er verwendet eine einzelne Hall-Platte, die resistent gegen rotierende Ausrichtungsprobleme ist. Der Bias-Magnet kann 1000GS bis 4000Gs aufweisen. Wird das Signal abgetastet, erkennt die Logik eine Erhöhung oder Verringerung der Flussdichte. Der Ausgang wird auf BOP eingeschaltet, nachdem der magnetische Fluss den Höhepunkt erreicht und um einen Betrag gleich der Hysterese gesenkt hat. Ebenso wird der Ausgang auf BRP ausgeschaltet, nachdem der Fluss den Minimalwert erreicht und um einen Zusatzbetrag gleich der Hysterese zugenommen hat. Die komplementären-Ausgänge (OUT und OUTB) sind in diesem Sensor vorgesehen. Der Ausgang OUTB schaltet ab, nachdem der Fluss den Höhepunkt erreicht und um einen Betrag in Höhe der Hysterese gesenkt hat. Ähnlich schaltet der Ausgang OUTB ein, nachdem der Fluss seinen Minimalwert erreicht und um einen Zusatzbetrag gleich der Hysterese zugenommen hat.
Eigenschaften
- Hohe Empfindlichkeit
- Digitales Ausgangssignal
- NULL-Drehzahlerfassung
- Kurzschluss-Schutz
- Unempfindlich gegen Orientierung
- Breiter Betriebsspannungsbereich
- Selbsteinstellender magnetischer Bereich
- Integrierter 12 Bit A/D-Wandler
- Hoher Drehgeschwindigkeitsbetrieb
- Keine Chopper-Verzögerungs-Anwendungen
- RoHS-konform
Anwendungen
Automobile und Schwerkraftlastwagen:
- Nockenwellen- und Kurbelwellengeschwindigkeit und -position
- Datenübertragungsgeschwindigkeit
- Tachometer
- Antriebssteuerung und Blockierschutz
Industrielle Anwendung:
- Geschwindigkeit eines Kettenrads
- Geschwindigkeit und Hub des Kettentransportbands
- Melder einer Abstellvorrichtung
- Hochgeschwindigkeits- und günstige Schalter
- Tachometer, Zähler.

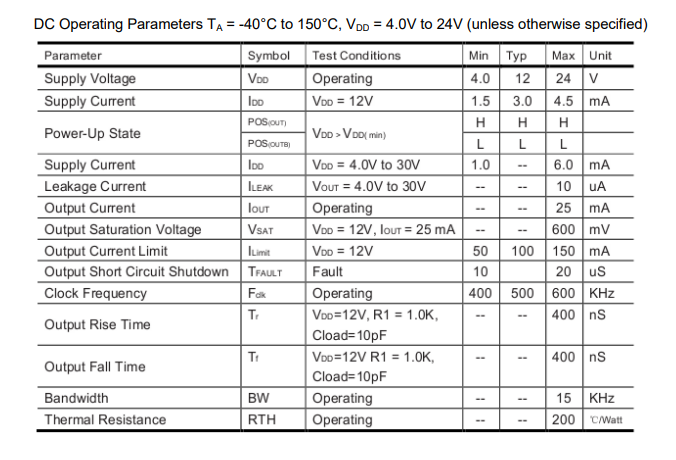

Betriebstemperatur: | -40°C~ +150°C |
Anlauf/Abfallszeit: | 0.4µs/0.4µs |
Ausgangssignal: | Complementary Voltage Outputs |

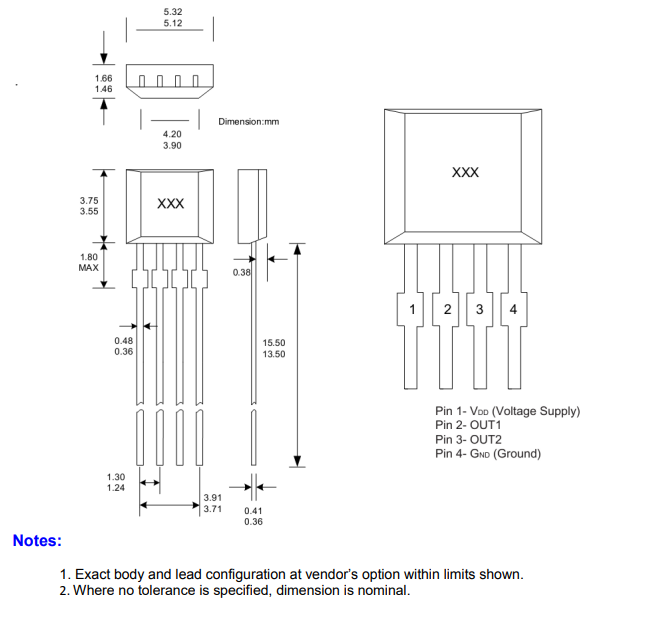

Gehäuse/Größe: | SIP4/5.22x3.65x1.55mm |
Schaltabstand: | 1.0mm ~ 3.0mm |
Vormagnetisierungsfeld: | 100~400mT |
Versorgungsspannung: | 4 V ~ 24 V DC |
Hersteller:
Unternehmensname: ChenYang Technologies GmbH & Co.KG
Adresse: Markt Schwabener Str. 8; 85464 Finsing; Deutschland
E-Mail: info@chenyang.de
Telefon: +49 8121 2574100
