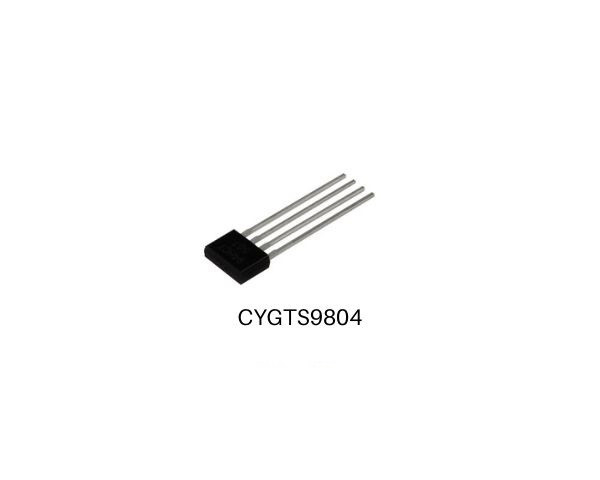

Selbsteinstellender Zwei-Draht-Hall Effekt-Zahnradsensor IC CYGTS9804, Ausgangssignal: Two-wire Current Output, Versorgungsspannung: 4 V ~ 24 V DC

Vorschau: Selbsteinstellender Zwei-Draht-Hall Effekt-Zahnradsensor IC CYGTS9804, Ausgangssignal: Two-wire Current Output, Versorgungsspannung: 4 V ~ 24 V DC Vorschau: Selbsteinstellender Zwei-Draht-Hall Effekt-Zahnradsensor IC CYGTS9804, Ausgangssignal: Two-wire Current Output, Versorgungsspannung: 4 V ~ 24 V DC Vorschau: Selbsteinstellender Zwei-Draht-Hall Effekt-Zahnradsensor IC CYGTS9804, Ausgangssignal: Two-wire Current Output, Versorgungsspannung: 4 V ~ 24 V DC Vorschau: Selbsteinstellender Zwei-Draht-Hall Effekt-Zahnradsensor IC CYGTS9804, Ausgangssignal: Two-wire Current Output, Versorgungsspannung: 4 V ~ 24 V DC Vorschau: Selbsteinstellender Zwei-Draht-Hall Effekt-Zahnradsensor IC CYGTS9804, Ausgangssignal: Two-wire Current Output, Versorgungsspannung: 4 V ~ 24 V DC
Selbsteinstellender Zwei-Draht-Hall Effekt-Zahnradsensor IC CYGTS9804, Ausgangssignal: Two-wire Current Output, Versorgungsspannung: 4 V ~ 24 V DC
Selbsteinstellender Zwei-Draht-Hall Effekt-Zahnradsensor IC CYGTS9804, Ausgangssignal: Two-wire Current Output, Versorgungsspannung: 4 V ~ 24 V DC
Selbsteinstellender Zwei-Draht-Hall Effekt-Zahnradsensor IC CYGTS9804, Ausgangssignal: Two-wire Current Output, Versorgungsspannung: 4 V ~ 24 V DC
Selbsteinstellender Zwei-Draht-Hall Effekt-Zahnradsensor IC CYGTS9804, Ausgangssignal: Two-wire Current Output, Versorgungsspannung: 4 V ~ 24 V DC
Selbsteinstellender Zwei-Draht-Hall Effekt-Zahnradsensor IC CYGTS9804, Ausgangssignal: Two-wire Current Output, Versorgungsspannung: 4 V ~ 24 V DC

Menge Stückpreis
bis 9 3,13 € *
ab 10 2,61 € *
ab 20 2,18 € *
ab 50 1,98 € *
ab 100 1,88 € *
ab 200 1,80 € *
ab 500 1,70 € *
ab 1000 1,62 € *
ab 3000 1,54 € *
ab 5000 1,49 € *
ab 10000 1,44 € *
ab 50000 1,40 € *
ab 100000 1,34 € *
ab 600000 1,31 € *

Preise inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
     für Mengen bis zum verfügbaren Bestand von 173 St. (3-4 Wo. sonst)

Beschreibung Technische Eigenschaften Datenblätter Produktsicherheits-Information
Beschreibung
Der Sensor CYGTS9804 ist ein anspruchsvoller Hall-Effekt Zahnradsensor IC, mit einem auf dem... mehr
Menü schließen
Selbsteinstellender Zwei-Draht-Hall Effekt-Zahnradsensor IC CYGTS9804, Ausgangssignal: Two-wire Current Output, Versorgungsspannung: 4 V ~ 24 V DC

Der Sensor CYGTS9804 ist ein anspruchsvoller Hall-Effekt Zahnradsensor IC, mit einem auf dem Chip verbauten 12-Bit A/D Wandler und einer Logik, die eine digitale Abtastungs- und Halteschaltung darstellt. Ein separater 6-Bit-D/A-Wandler stellt eine feste Hysterese ein. Der Sensor hat keine Chopper-Verzögerung. Er verwendet eine einzelne Hall-Platte, die resistent gegen rotierende Ausrichtungsprobleme ist. Der Bias-Magnet kann 1000GS bis 4000Gs aufweisen. Wird das Signal abgetastet, erkennt die Logik eine Erhöhung oder Verringerung der Flussdichte. Der Ausgang wurde als Zweileiter-Stromschnittstelle entwickelt. Der Strom IDD (ausgeschaltet) beträgt 7mA (typisch), wenn der magnetische Fluss den Höhepunkt erreicht und um einen Betrag in Höhe der Hysterese gesenkt wird. Der Strom IDD (eingeschaltet) beträgt 14mA (typisch), wenn der Fluss den Minimalwert erreicht und um einen Zusatzbetrag gleich der Hysterese zugenommen hat.

Eigenschaften

  • Hohe Empfindlichkeit

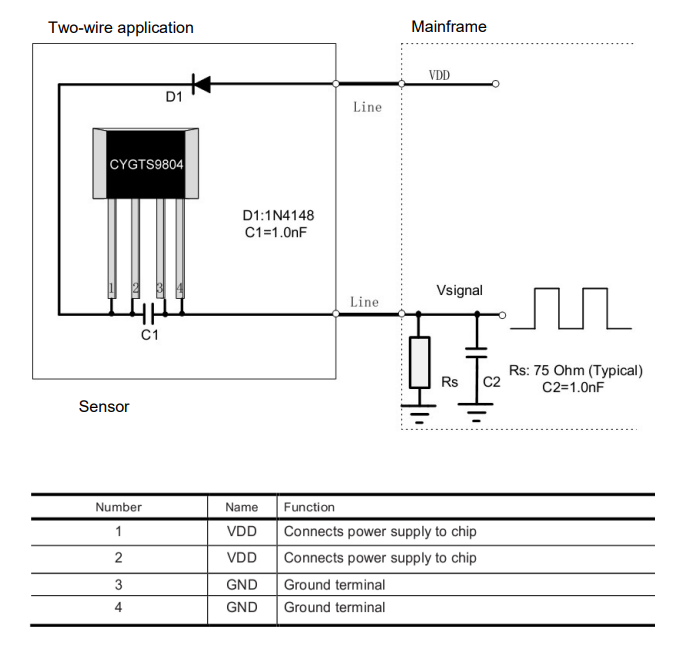

  • Zweileiter Stromschnittstelle
  • NULL-Drehzahlerfassung
  • Kurzschluss-Schutz
  • Unempfindlich gegen Orientierung
  • Breiter Betriebsspannungsbereich
  • Selbsteinstellender magnetischer Bereich
  • Integrierter 12 Bit A/D-Wandler
  • Hoher Drehgeschwindigkeitsbetrieb
  • Keine Chopper-Verzögerungs-Anwendungen
  • RoHS-konformApplications

Anwendungen

Automobile und Schwerkraftlastwagen:

  • Nockenwellen- und Kurbelwellengeschwindigkeit und -position
  • Datenübertragungsgeschwindigkeit
  • Tachometer
  • Antriebssteuerung und Blockierschutz

Industrielle Anwendung:

  • Geschwindigkeit eines Kettenrads
  • Geschwindigkeit und Hub des Kettentransportbands
  • Melder einer Abstellvorrichtung
  • Hochgeschwindigkeits- und günstige Schalter
  • Tachometer, Zähler

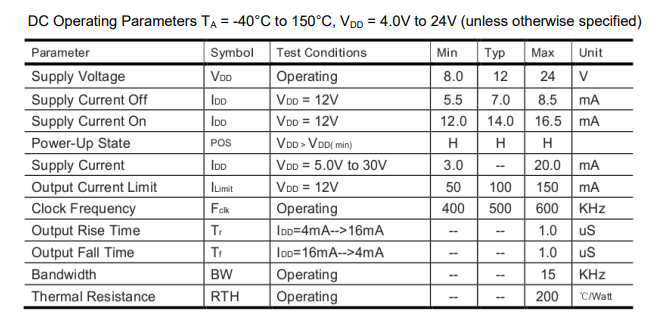

Technische Eigenschaften
mehr
Menü schließen
Betriebstemperatur: -40°C~ +150°C
Anlauf/Abfallszeit: 0.4µs/0.4µs
Ausgangssignal: Two-wire,Current Output

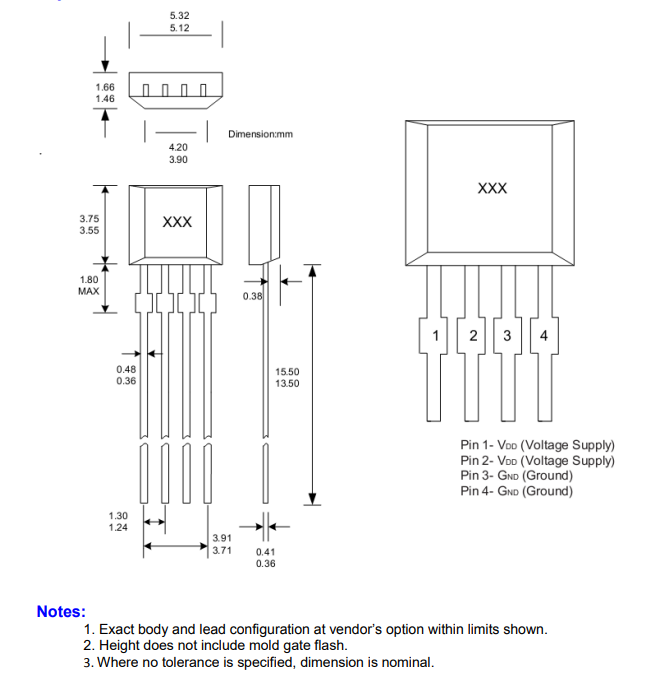

Gehäuse/Größe: SIP4/5.22x3.65x1.55mm
Schaltabstand: 1.0mm ~ 3.0mm
Vormagnetisierungsfeld: 100~400mT
Versorgungsspannung: 4 V ~ 24 V DC
Datenblätter
mehr
Menü schließen
Datenblätter zum Herunterladen:
Produktsicherheits-Information
Daten zum Produkthersteller mehr
Menü schließen

Hersteller:

Unternehmensname: ChenYang Technologies GmbH & Co.KG

Adresse: Markt Schwabener Str. 8; 85464 Finsing; Deutschland

E-Mail: info@chenyang.de

Telefon: +49 8121 2574100
