Verriegelter zweipoliger Hall-Effekt Schalter ICs CYD501, Spannungsversorgung: 2.7V -30V, Stromversorgung: 25mA

Vorschau: Verriegelter zweipoliger Hall-Effekt Schalter ICs CYD501, Spannungsversorgung: 2.7V -30V, Stromversorgung: 25mA Vorschau: Verriegelter zweipoliger Hall-Effekt Schalter ICs CYD501, Spannungsversorgung: 2.7V -30V, Stromversorgung: 25mA
Verriegelter zweipoliger Hall-Effekt Schalter ICs CYD501, Spannungsversorgung: 2.7V -30V, Stromversorgung: 25mA
Verriegelter zweipoliger Hall-Effekt Schalter ICs CYD501, Spannungsversorgung: 2.7V -30V, Stromversorgung: 25mA

Menge Stückpreis
bis 9 1,06 € *
ab 10 0,88 € *
ab 20 0,74 € *
ab 50 0,61 € *
ab 100 0,51 € *
ab 200 0,43 € *
ab 500 0,36 € *
ab 1000 0,30 € *
ab 3000 0,27 € *

Preise inkl. MwSt. zzgl. Versandkosten

Artikel nicht auf Lager, Lieferzeit 3-4 Wochen

Gehäuse:

Beschreibung Technische Eigenschaften Datenblätter
Beschreibung
Der CYD501 ist eine monolithisch integrierte Schaltung,dasauf Veränderungen von Magnetfeldern... mehr
Menü schließen
Verriegelter zweipoliger Hall-Effekt Schalter ICs CYD501, Spannungsversorgung: 2.7V -30V, Stromversorgung: 25mA

Der CYD501 ist eine monolithisch integrierte Schaltung,dasauf Veränderungen von Magnetfeldern reagiert. Wenn die Feldlinien eines äußeren Magnetfelds den empfindlichen Bereich des Sensors senkrecht durchdringen, erzeugt das vorgespannte Hall-Element des Sensors eine zum Magnetfeld proportionale Spannung. Diese Hall-Spannung wird im Komparator mit einem Referenzwert verglichen. Wenn das Magnetfeld die Schwellenwerte überschreitet, schaltet die Ausgangsstufe in den entsprechenden Zustand. Die eingebaute Hysterese verhindert Schwingungen und sorgt für ein prellfreies Schaltverhalten.

Anwendungen

  • DC bürstenloser Motor
  • Geschwindigkeitsmessung
  • Zählung
  • Winkelerkennung
  • Näherungserkennung
  • Hausanwendung
  • Haussicherheit

Eigenschaften

  • Betriebsspannung von 2.7V bis 30V
  • Überspannungsschutz bis 40V
  • Hochpräziser zweipoliger Schalter
  • Eingebaute dynamische Offsetkompensation
  • Offener Kanalausgang
  • Geringe Thermaldrift der magnetischen Erkennung
  • Qualifiziert gemäß AEC-Q100 Teststandard
Technische Eigenschaften
mehr
Menü schließen
Betriebstemperatur: -40°C~ +150°C

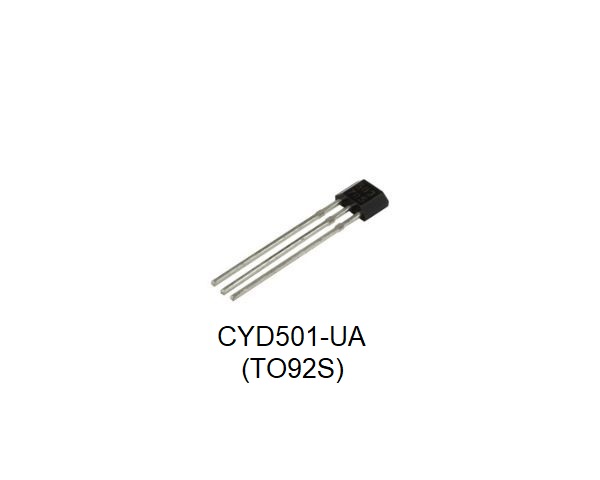

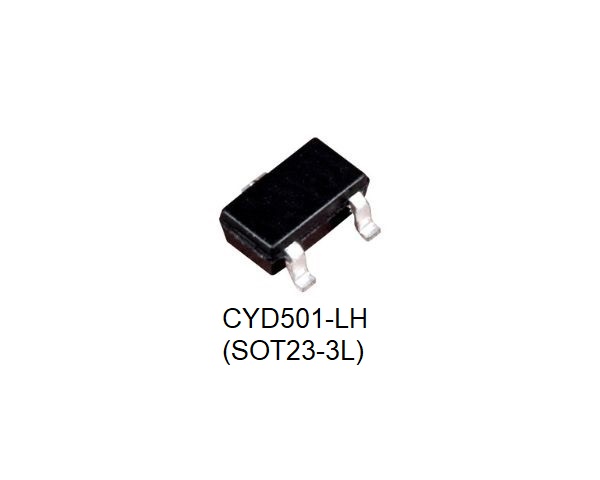

Gehäuse/Größe: TO92S/4.1x3.18x1.58mm, SOT23-3L/ 2.92 x 1.60 x 1.15 mm
Versorgungsspannung: 2.7V ~ 30V DC
Max. Versorgungsstrom/-spannung: 25mA/30V
Einschaltpunkt: 0.9 mT
Auslösepunkt: -0.9 mT
Hysteresis: 1.8mT
Datenblätter
mehr
Menü schließen
Datenblätter zum Herunterladen:
