Zweikanal-Hall-Effekt-Schalter mit Geschwindigkeits- und Richtungsausgängen CYD8526, Versorgungsspannung: 3.5 V ~ 24 V DC

Vorschau: Zweikanal-Hall-Effekt-Schalter mit Geschwindigkeits- und Richtungsausgängen CYD8526, Versorgungsspannung: 3.5 V ~ 24 V DC Vorschau: Zweikanal-Hall-Effekt-Schalter mit Geschwindigkeits- und Richtungsausgängen CYD8526, Versorgungsspannung: 3.5 V ~ 24 V DC Vorschau: Zweikanal-Hall-Effekt-Schalter mit Geschwindigkeits- und Richtungsausgängen CYD8526, Versorgungsspannung: 3.5 V ~ 24 V DC
Zweikanal-Hall-Effekt-Schalter mit Geschwindigkeits- und Richtungsausgängen CYD8526, Versorgungsspannung: 3.5 V ~ 24 V DC
Zweikanal-Hall-Effekt-Schalter mit Geschwindigkeits- und Richtungsausgängen CYD8526, Versorgungsspannung: 3.5 V ~ 24 V DC
Zweikanal-Hall-Effekt-Schalter mit Geschwindigkeits- und Richtungsausgängen CYD8526, Versorgungsspannung: 3.5 V ~ 24 V DC

Menge Stückpreis
bis 9 1,33 € *
ab 10 1,12 € *
ab 20 1,01 € *
ab 50 0,92 € *
ab 100 0,83 € *
ab 200 0,76 € *
ab 500 0,69 € *
ab 1000 0,63 € *
ab 3000 0,60 € *
ab 5000 0,57 € *
ab 10000 0,56 € *
ab 50000 0,55 € *
ab 100000 0,52 € *
ab 600000 0,50 € *

Preise inkl. MwSt. zzgl. Versandkosten

Artikel nicht auf Lager, Lieferzeit 3-4 Wochen

Beschreibung Technische Eigenschaften Datenblätter
Beschreibung
Der CYD8526 ist ein zweikanäliger Hall-Effekt Sensor IC, der ideal für Geschwindigkeitsmessungen... mehr
Menü schließen
Zweikanal-Hall-Effekt-Schalter mit Geschwindigkeits- und Richtungsausgängen CYD8526, Versorgungsspannung: 3.5 V ~ 24 V DC

Der CYD8526 ist ein zweikanäliger Hall-Effekt Sensor IC, der ideal für Geschwindigkeitsmessungen und Richtungsdektektionen, in denen magnetische Enkoder-Ringe als Zielobjekte involviert sind, geeignet ist. Die Hallelemente sind fotolithographisch mit einer Toleranz von 1µm ausgerichtet. Die Einhaltung der exakten Abstands zwischen den zwei aktiven Hallelementen eliminiert Produktionshürden, die in Detektion von Fine-Pitchs auftauchen. Der CYD8526 ist ein hochsensitiver, temperaturstabiler magnetfelddetektierendes Bauteil, das ideal für Anwendungen in ringbasierten Geschwindigkeitsmess- und Richtungsdetektionssystemen für raue Betriebsbedingungen in Automobil und Industrie geeignet ist.

Die Hallelemente des Sensors CYD8526 liegen 1.4 mm voneinander entfernt. Dadurch liefern sie bei kleine Zielobjekte exzellente Informationen bezüglich der Geschwindigkeit und der Bewegungsrichtung. Verstärker mit extrem niedrigem Drift garantieren Symmetrie zwischen Schalter und gewährleisten Signalquadratur. Ein on-chip  Regulator ermöglicht die Anwendung des Gerätes über ein weites Versorgungsspannungsbereich zwischen 3.5V und 24V.

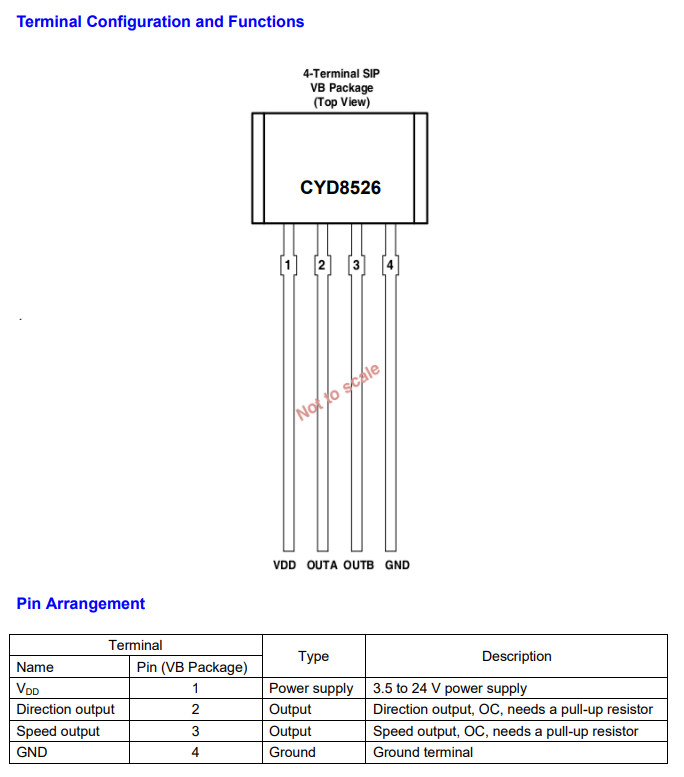

Der CYD8526 wird von einem 4-Pin SIP-Gehäuse geschützt. Das Gehäuse ist bleifrei und besitzt eine matte Blechrahmenbeschichtung.

Features

  • Zwei miteinander abgestimmte Hallschalter im Substrat
  • Zwei Kanalausgänge für Geschwindigkeit und Richtung
  • Hohe Temperaturstabilität
  • Hohe Sensitivität (BOP und BRP)
  • Versorgungsspannung von 3.5V bis 24V
  • Halbleiter-Zuverlässigkeit
  • kleine Gehäusegröße
  • RoHS-konform

Anwendungsgebiete:

  • Einklemmschutz in Elektromotorsteuerungen
  • Motor-und Ventilatorsteuerung
  • Magnetische Encoder
  • Rotationswellenüberwachung
  • Kfz-Getriebeposition
  • Garagentüröffner
  • Automatische Schiebetüren
  • Schiebedachmotoren
Technische Eigenschaften
mehr
Menü schließen
Betriebstemperatur: -40°C~ +150°C

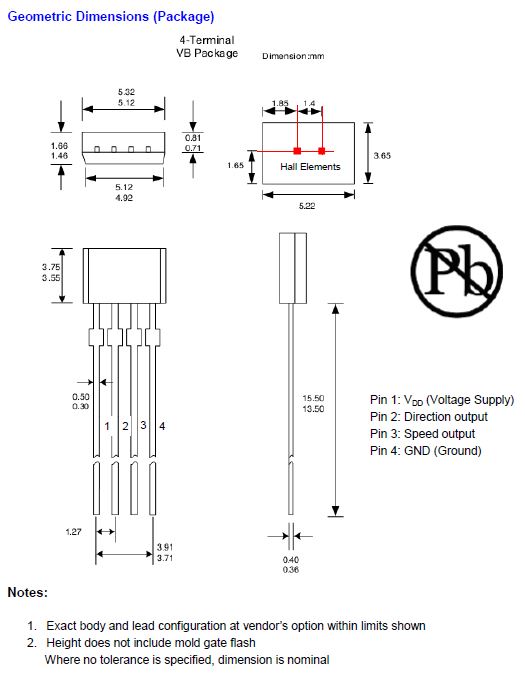

Gehäuse/Größe: SIP4/5.22x3.65x1.55mm
Versorgungsspannung: 3.5V ~ 24V DC
Max. Versorgungsstrom/-spannung: 6.5 mA
Einschaltpunkt: 7.0 mT ~ 13.0 mT
Auslösepunkt: -13.0 mT ~ -7.0 mT
Hysteresis: 20.0 mT
